Commit d25e263a authored by andyjpaddle's avatar andyjpaddle
Browse files

Merge branch 'dygraph' of https://github.com/PaddlePaddle/PaddleOCR into dygraph

parents f1b17aae 79640f5d
Hide whitespace changes
Inline Side-by-side
Showing with 855 additions and 94 deletions
README.md
View file @ d25e263a
......@@ -101,7 +101,7 @@ PaddleOCR support a variety of cutting-edge algorithms related to OCR, and devel
- [PP-Structure 🔥](./ppstructure/README.md)
- [Quick Start](./ppstructure/docs/quickstart_en.md)
- [Model Zoo](./ppstructure/docs/models_list_en.md)
- [Model training](./doc/doc_en/training_en.md)
- [Model training](./doc/doc_en/training_en.md)
- [Layout Parser](./ppstructure/layout/README.md)
- [Table Recognition](./ppstructure/table/README.md)
- [DocVQA](./ppstructure/vqa/README.md)
......@@ -121,9 +121,9 @@ PaddleOCR support a variety of cutting-edge algorithms related to OCR, and devel
- [Other Data Annotation Tools](./doc/doc_en/data_annotation_en.md)
- [Other Data Synthesis Tools](./doc/doc_en/data_synthesis_en.md)
- Datasets
- [General OCR Datasets(Chinese/English)](./doc/doc_en/datasets_en.md)
- [HandWritten_OCR_Datasets(Chinese)](./doc/doc_en/handwritten_datasets_en.md)
- [Various OCR Datasets(multilingual)](./doc/doc_en/vertical_and_multilingual_datasets_en.md)
- [General OCR Datasets(Chinese/English)](doc/doc_en/dataset/datasets_en.md)
- [HandWritten_OCR_Datasets(Chinese)](doc/doc_en/dataset/handwritten_datasets_en.md)
- [Various OCR Datasets(multilingual)](doc/doc_en/dataset/vertical_and_multilingual_datasets_en.md)
- [Code Structure](./doc/doc_en/tree_en.md)
- [Visualization](#Visualization)
- [Community](#Community)
......@@ -170,4 +170,4 @@ More details, please refer to [Multilingual OCR Development Plan](https://github
<a name="LICENSE"></a>
## License
This project is released under <a href="https://github.com/PaddlePaddle/PaddleOCR/blob/master/LICENSE">Apache 2.0 license</a>
\ No newline at end of file
This project is released under <a href="https://github.com/PaddlePaddle/PaddleOCR/blob/master/LICENSE">Apache 2.0 license</a>
README_ch.md
View file @ d25e263a
......@@ -128,12 +128,12 @@ PaddleOCR旨在打造一套丰富、领先、且实用的OCR工具库，助力
- [其它数据标注工具](./doc/doc_ch/data_annotation.md)
- [其它数据合成工具](./doc/doc_ch/data_synthesis.md)
- 数据集
- [通用中英文OCR数据集](./doc/doc_ch/datasets.md)
- [手写中文OCR数据集](./doc/doc_ch/handwritten_datasets.md)
- [垂类多语言OCR数据集](./doc/doc_ch/vertical_and_multilingual_datasets.md)
- [版面分析数据集](./doc/doc_ch/layout_datasets.md)
- [表格识别数据集](./doc/doc_ch/table_datasets.md)
- [DocVQA数据集](./doc/doc_ch/docvqa_datasets.md)
- [通用中英文OCR数据集](doc/doc_ch/dataset/datasets.md)
- [手写中文OCR数据集](doc/doc_ch/dataset/handwritten_datasets.md)
- [垂类多语言OCR数据集](doc/doc_ch/dataset/vertical_and_multilingual_datasets.md)
- [版面分析数据集](doc/doc_ch/dataset/layout_datasets.md)
- [表格识别数据集](doc/doc_ch/dataset/table_datasets.md)
- [DocVQA数据集](doc/doc_ch/dataset/docvqa_datasets.md)
- [代码组织结构](./doc/doc_ch/tree.md)
- [效果展示](#效果展示)
- [《动手学OCR》电子书📚](./doc/doc_ch/ocr_book.md)
......@@ -160,13 +160,13 @@ PaddleOCR旨在打造一套丰富、领先、且实用的OCR工具库，助力
<img src="./doc/imgs_results/ch_ppocr_mobile_v2.0/00056221.jpg" width="800">
<img src="./doc/imgs_results/ch_ppocr_mobile_v2.0/rotate_00052204.jpg" width="800">
</div>
</details>
<details open>
<summary>PP-OCRv2 英文模型</summary>
<div align="center">
<img src="./doc/imgs_results/ch_ppocr_mobile_v2.0/img_12.jpg" width="800">
</div>
......@@ -176,12 +176,12 @@ PaddleOCR旨在打造一套丰富、领先、且实用的OCR工具库，助力
<details open>
<summary>PP-OCRv2 其他语言模型</summary>
<div align="center">
<img src="./doc/imgs_results/french_0.jpg" width="800">
<img src="./doc/imgs_results/korean.jpg" width="800">
</div>
</details>
<details open>
......@@ -196,8 +196,8 @@ PaddleOCR旨在打造一套丰富、领先、且实用的OCR工具库，助力
<div align="center">
<img src="./ppstructure/docs/vqa/result_ser/zh_val_0_ser.jpg" width="800">
</div>
- RE（关系提取）
- RE（关系提取）
<div align="center">
<img src="./ppstructure/docs/vqa/result_re/zh_val_21_re.jpg" width="800">
</div>
......
configs/det/ch_PP-OCRv3/ch_PP-OCRv3_det_cml.yml 0 → 100644
View file @ d25e263a
Global:
debug: false
use_gpu: true
epoch_num: 500
log_smooth_window: 20
print_batch_step: 10
save_model_dir: ./output/ch_PP-OCR_v3_det/
save_epoch_step: 100
eval_batch_step:
- 0
- 400
cal_metric_during_train: false
pretrained_model: null
checkpoints: null
save_inference_dir: null
use_visualdl: false
infer_img: doc/imgs_en/img_10.jpg
save_res_path: ./checkpoints/det_db/predicts_db.txt
distributed: true
Architecture:
name: DistillationModel
algorithm: Distillation
model_type: det
Models:
Student:
model_type: det
algorithm: DB
Transform: null
Backbone:
name: MobileNetV3
scale: 0.5
model_name: large
disable_se: true
Neck:
name: RSEFPN
out_channels: 96
shortcut: True
Head:
name: DBHead
k: 50
Student2:
model_type: det
algorithm: DB
Transform: null
Backbone:
name: MobileNetV3
scale: 0.5
model_name: large
disable_se: true
Neck:
name: RSEFPN
out_channels: 96
shortcut: True
Head:
name: DBHead
k: 50
Teacher:
freeze_params: true
return_all_feats: false
model_type: det
algorithm: DB
Backbone:
name: ResNet
in_channels: 3
layers: 50
Neck:
name: LKPAN
out_channels: 256
Head:
name: DBHead
kernel_list: [7,2,2]
k: 50
Loss:
name: CombinedLoss
loss_config_list:
- DistillationDilaDBLoss:
weight: 1.0
model_name_pairs:
- ["Student", "Teacher"]
- ["Student2", "Teacher"]
key: maps
balance_loss: true
main_loss_type: DiceLoss
alpha: 5
beta: 10
ohem_ratio: 3
- DistillationDMLLoss:
model_name_pairs:
- ["Student", "Student2"]
maps_name: "thrink_maps"
weight: 1.0
# act: None
model_name_pairs: ["Student", "Student2"]
key: maps
- DistillationDBLoss:
weight: 1.0
model_name_list: ["Student", "Student2"]
# key: maps
# name: DBLoss
balance_loss: true
main_loss_type: DiceLoss
alpha: 5
beta: 10
ohem_ratio: 3
Optimizer:
name: Adam
beta1: 0.9
beta2: 0.999
lr:
name: Cosine
learning_rate: 0.001
warmup_epoch: 2
regularizer:
name: L2
factor: 5.0e-05
PostProcess:
name: DistillationDBPostProcess
model_name: ["Student"]
key: head_out
thresh: 0.3
box_thresh: 0.6
max_candidates: 1000
unclip_ratio: 1.5
Metric:
name: DistillationMetric
base_metric_name: DetMetric
main_indicator: hmean
key: "Student"
Train:
dataset:
name: SimpleDataSet
data_dir: ./train_data/icdar2015/text_localization/
label_file_list:
- ./train_data/icdar2015/text_localization/train_icdar2015_label.txt
ratio_list: [1.0]
transforms:
- DecodeImage:
img_mode: BGR
channel_first: false
- DetLabelEncode: null
- CopyPaste:
- IaaAugment:
augmenter_args:
- type: Fliplr
args:
p: 0.5
- type: Affine
args:
rotate:
- -10
- 10
- type: Resize
args:
size:
- 0.5
- 3
- EastRandomCropData:
size:
- 960
- 960
max_tries: 50
keep_ratio: true
- MakeBorderMap:
shrink_ratio: 0.4
thresh_min: 0.3
thresh_max: 0.7
- MakeShrinkMap:
shrink_ratio: 0.4
min_text_size: 8
- NormalizeImage:
scale: 1./255.
mean:
- 0.485
- 0.456
- 0.406
std:
- 0.229
- 0.224
- 0.225
order: hwc
- ToCHWImage: null
- KeepKeys:
keep_keys:
- image
- threshold_map
- threshold_mask
- shrink_map
- shrink_mask
loader:
shuffle: true
drop_last: false
batch_size_per_card: 8
num_workers: 4
Eval:
dataset:
name: SimpleDataSet
data_dir: ./train_data/icdar2015/text_localization/
label_file_list:
- ./train_data/icdar2015/text_localization/test_icdar2015_label.txt
transforms:
- DecodeImage:
img_mode: BGR
channel_first: false
- DetLabelEncode: null
- DetResizeForTest: null
- NormalizeImage:
scale: 1./255.
mean:
- 0.485
- 0.456
- 0.406
std:
- 0.229
- 0.224
- 0.225
order: hwc
- ToCHWImage: null
- KeepKeys:
keep_keys:
- image
- shape
- polys
- ignore_tags
loader:
shuffle: false
drop_last: false
batch_size_per_card: 1
num_workers: 2
configs/det/ch_PP-OCRv3/ch_PP-OCRv3_det_student.yml 0 → 100644
View file @ d25e263a
Global:
debug: false
use_gpu: true
epoch_num: 500
log_smooth_window: 20
print_batch_step: 10
save_model_dir: ./output/ch_PP-OCR_V3_det/
save_epoch_step: 100
eval_batch_step:
- 0
- 400
cal_metric_during_train: false
pretrained_model: null
checkpoints: null
save_inference_dir: null
use_visualdl: false
infer_img: doc/imgs_en/img_10.jpg
save_res_path: ./checkpoints/det_db/predicts_db.txt
distributed: true
Architecture:
model_type: det
algorithm: DB
Transform:
Backbone:
name: MobileNetV3
scale: 0.5
model_name: large
disable_se: True
Neck:
name: RSEFPN
out_channels: 96
shortcut: True
Head:
name: DBHead
k: 50
Loss:
name: DBLoss
balance_loss: true
main_loss_type: DiceLoss
alpha: 5
beta: 10
ohem_ratio: 3
Optimizer:
name: Adam
beta1: 0.9
beta2: 0.999
lr:
name: Cosine
learning_rate: 0.001
warmup_epoch: 2
regularizer:
name: L2
factor: 5.0e-05
PostProcess:
name: DBPostProcess
thresh: 0.3
box_thresh: 0.6
max_candidates: 1000
unclip_ratio: 1.5
Metric:
name: DetMetric
main_indicator: hmean
Train:
dataset:
name: SimpleDataSet
data_dir: ./train_data/icdar2015/text_localization/
label_file_list:
- ./train_data/icdar2015/text_localization/train_icdar2015_label.txt
ratio_list: [1.0]
transforms:
- DecodeImage:
img_mode: BGR
channel_first: false
- DetLabelEncode: null
- IaaAugment:
augmenter_args:
- type: Fliplr
args:
p: 0.5
- type: Affine
args:
rotate:
- -10
- 10
- type: Resize
args:
size:
- 0.5
- 3
- EastRandomCropData:
size:
- 960
- 960
max_tries: 50
keep_ratio: true
- MakeBorderMap:
shrink_ratio: 0.4
thresh_min: 0.3
thresh_max: 0.7
- MakeShrinkMap:
shrink_ratio: 0.4
min_text_size: 8
- NormalizeImage:
scale: 1./255.
mean:
- 0.485
- 0.456
- 0.406
std:
- 0.229
- 0.224
- 0.225
order: hwc
- ToCHWImage: null
- KeepKeys:
keep_keys:
- image
- threshold_map
- threshold_mask
- shrink_map
- shrink_mask
loader:
shuffle: true
drop_last: false
batch_size_per_card: 8
num_workers: 4
Eval:
dataset:
name: SimpleDataSet
data_dir: ./train_data/icdar2015/text_localization/
label_file_list:
- ./train_data/icdar2015/text_localization/test_icdar2015_label.txt
transforms:
- DecodeImage:
img_mode: BGR
channel_first: false
- DetLabelEncode: null
- DetResizeForTest: null
- NormalizeImage:
scale: 1./255.
mean:
- 0.485
- 0.456
- 0.406
std:
- 0.229
- 0.224
- 0.225
order: hwc
- ToCHWImage: null
- KeepKeys:
keep_keys:
- image
- shape
- polys
- ignore_tags
loader:
shuffle: false
drop_last: false
batch_size_per_card: 1
num_workers: 2
doc/doc_ch/algorithm_det_fcenet.md 0 → 100644
View file @ d25e263a
# FCENet
- [1. 算法简介](#1)
- [2. 环境配置](#2)
- [3. 模型训练、评估、预测](#3)
- [3.1 训练](#3-1)
- [3.2 评估](#3-2)
- [3.3 预测](#3-3)
- [4. 推理部署](#4)
- [4.1 Python推理](#4-1)
- [4.2 C++推理](#4-2)
- [4.3 Serving服务化部署](#4-3)
- [4.4 更多推理部署](#4-4)
- [5. FAQ](#5)
<a name="1"></a>
## 1. 算法简介
论文信息：
> [Fourier Contour Embedding for Arbitrary-Shaped Text Detection](https://arxiv.org/abs/2104.10442)
> Yiqin Zhu and Jianyong Chen and Lingyu Liang and Zhanghui Kuang and Lianwen Jin and Wayne Zhang
> CVPR, 2021
在CTW1500文本检测公开数据集上，算法复现效果如下：
| 模型 |骨干网络|配置文件|precision|recall|Hmean|下载链接|
|-----| --- | --- | --- | --- | --- | --- |
| FCE | ResNet50_dcn | [configs/det/det_r50_vd_dcn_fce_ctw.yml](../../configs/det/det_r50_vd_dcn_fce_ctw.yml)| 88.39%|82.18%|85.27%|[训练模型](https://paddleocr.bj.bcebos.com/contribution/det_r50_dcn_fce_ctw_v2.0_train.tar)|
<a name="2"></a>
## 2. 环境配置
请先参考[《运行环境准备》](./environment.md)配置PaddleOCR运行环境，参考[《项目克隆》](./clone.md)克隆项目代码。
<a name="3"></a>
## 3. 模型训练、评估、预测
上述FCE模型使用CTW1500文本检测公开数据集训练得到，数据集下载可参考 [ocr_datasets](./dataset/ocr_datasets.md)。
数据下载完成后，请参考[文本检测训练教程](./detection.md)进行训练。PaddleOCR对代码进行了模块化，训练不同的检测模型只需要**更换配置文件**即可。
<a name="4"></a>
## 4. 推理部署
<a name="4-1"></a>
### 4.1 Python推理
首先将FCE文本检测训练过程中保存的模型，转换成inference model。以基于Resnet50_vd_dcn骨干网络，在CTW1500英文数据集训练的模型为例（ [模型下载地址](https://paddleocr.bj.bcebos.com/contribution/det_r50_dcn_fce_ctw_v2.0_train.tar) )，可以使用如下命令进行转换：
```shell
python3 tools/export_model.py -c configs/det/det_r50_vd_dcn_fce_ctw.yml -o Global.pretrained_model=./det_r50_dcn_fce_ctw_v2.0_train/best_accuracy Global.save_inference_dir=./inference/det_fce
```
FCE文本检测模型推理，执行非弯曲文本检测，可以执行如下命令：
```shell
python3 tools/infer/predict_det.py --image_dir="./doc/imgs_en/img_10.jpg" --det_model_dir="./inference/det_fce/" --det_algorithm="FCE" --det_fce_box_type=quad
```
可视化文本检测结果默认保存到`./inference_results`文件夹里面，结果文件的名称前缀为'det_res'。结果示例如下：
![](../imgs_results/det_res_img_10_fce.jpg)
如果想执行弯曲文本检测，可以执行如下命令：
```shell
python3 tools/infer/predict_det.py --image_dir="./doc/imgs_en/img623.jpg" --det_model_dir="./inference/det_fce/" --det_algorithm="FCE" --det_fce_box_type=poly
```
可视化文本检测结果默认保存到`./inference_results`文件夹里面，结果文件的名称前缀为'det_res'。结果示例如下：
![](../imgs_results/det_res_img623_fce.jpg)
**注意**：由于CTW1500数据集只有1000张训练图像，且主要针对英文场景，所以上述模型对中文文本图像检测效果会比较差。
<a name="4-2"></a>
### 4.2 C++推理
由于后处理暂未使用CPP编写，FCE文本检测模型暂不支持CPP推理。
<a name="4-3"></a>
### 4.3 Serving服务化部署
暂未支持
<a name="4-4"></a>
### 4.4 更多推理部署
暂未支持
<a name="5"></a>
## 5. FAQ
## 引用
```bibtex
@InProceedings{zhu2021fourier,
title={Fourier Contour Embedding for Arbitrary-Shaped Text Detection},
author={Yiqin Zhu and Jianyong Chen and Lingyu Liang and Zhanghui Kuang and Lianwen Jin and Wayne Zhang},
year={2021},
booktitle = {CVPR}
}
```
doc/doc_ch/algorithm_det_psenet.md 0 → 100644
View file @ d25e263a
# PSENet
- [1. 算法简介](#1)
- [2. 环境配置](#2)
- [3. 模型训练、评估、预测](#3)
- [3.1 训练](#3-1)
- [3.2 评估](#3-2)
- [3.3 预测](#3-3)
- [4. 推理部署](#4)
- [4.1 Python推理](#4-1)
- [4.2 C++推理](#4-2)
- [4.3 Serving服务化部署](#4-3)
- [4.4 更多推理部署](#4-4)
- [5. FAQ](#5)
<a name="1"></a>
## 1. 算法简介
论文信息：
> [Shape robust text detection with progressive scale expansion network](https://arxiv.org/abs/1903.12473)
> Wang, Wenhai and Xie, Enze and Li, Xiang and Hou, Wenbo and Lu, Tong and Yu, Gang and Shao, Shuai
> CVPR, 2019
在ICDAR2015文本检测公开数据集上，算法复现效果如下：
|模型|骨干网络|配置文件|precision|recall|Hmean|下载链接|
| --- | --- | --- | --- | --- | --- | --- |
|PSE| ResNet50_vd | [configs/det/det_r50_vd_pse.yml](../../configs/det/det_r50_vd_pse.yml)| 85.81% |79.53%|82.55%|[训练模型](https://paddleocr.bj.bcebos.com/dygraph_v2.1/en_det/det_r50_vd_pse_v2.0_train.tar)|
|PSE| MobileNetV3| [configs/det/det_mv3_pse.yml](../../configs/det/det_mv3_pse.yml) | 82.20% |70.48%|75.89%|[训练模型](https://paddleocr.bj.bcebos.com/dygraph_v2.1/en_det/det_mv3_pse_v2.0_train.tar)|
<a name="2"></a>
## 2. 环境配置
请先参考[《运行环境准备》](./environment.md)配置PaddleOCR运行环境，参考[《项目克隆》](./clone.md)克隆项目代码。
<a name="3"></a>
## 3. 模型训练、评估、预测
上述PSE模型使用ICDAR2015文本检测公开数据集训练得到，数据集下载可参考 [ocr_datasets](./dataset/ocr_datasets.md)。
数据下载完成后，请参考[文本检测训练教程](./detection.md)进行训练。PaddleOCR对代码进行了模块化，训练不同的检测模型只需要**更换配置文件**即可。
<a name="4"></a>
## 4. 推理部署
<a name="4-1"></a>
### 4.1 Python推理
首先将PSE文本检测训练过程中保存的模型，转换成inference model。以基于Resnet50_vd骨干网络，在ICDAR2015英文数据集训练的模型为例（ [模型下载地址](https://paddleocr.bj.bcebos.com/dygraph_v2.1/en_det/det_r50_vd_pse_v2.0_train.tar) )，可以使用如下命令进行转换：
```shell
python3 tools/export_model.py -c configs/det/det_r50_vd_pse.yml -o Global.pretrained_model=./det_r50_vd_pse_v2.0_train/best_accuracy Global.save_inference_dir=./inference/det_pse
```
PSE文本检测模型推理，执行非弯曲文本检测，可以执行如下命令：
```shell
python3 tools/infer/predict_det.py --image_dir="./doc/imgs_en/img_10.jpg" --det_model_dir="./inference/det_pse/" --det_algorithm="PSE" --det_pse_box_type=quad
```
可视化文本检测结果默认保存到`./inference_results`文件夹里面，结果文件的名称前缀为'det_res'。结果示例如下：
![](../imgs_results/det_res_img_10_pse.jpg)
如果想执行弯曲文本检测，可以执行如下命令：
```shell
python3 tools/infer/predict_det.py --image_dir="./doc/imgs_en/img_10.jpg" --det_model_dir="./inference/det_pse/" --det_algorithm="PSE" --det_pse_box_type=poly
```
可视化文本检测结果默认保存到`./inference_results`文件夹里面，结果文件的名称前缀为'det_res'。结果示例如下：
![](../imgs_results/det_res_img_10_pse_poly.jpg)
**注意**：由于ICDAR2015数据集只有1000张训练图像，且主要针对英文场景，所以上述模型对中文或弯曲文本图像检测效果会比较差。
<a name="4-2"></a>
### 4.2 C++推理
由于后处理暂未使用CPP编写，PSE文本检测模型暂不支持CPP推理。
<a name="4-3"></a>
### 4.3 Serving服务化部署
暂未支持
<a name="4-4"></a>
### 4.4 更多推理部署
暂未支持
<a name="5"></a>
## 5. FAQ
## 引用
```bibtex
@inproceedings{wang2019shape,
title={Shape robust text detection with progressive scale expansion network},
author={Wang, Wenhai and Xie, Enze and Li, Xiang and Hou, Wenbo and Lu, Tong and Yu, Gang and Shao, Shuai},
booktitle={Proceedings of the IEEE/CVF Conference on Computer Vision and Pattern Recognition},
pages={9336--9345},
year={2019}
}
```
doc/doc_ch/datasets.md → doc/doc_ch/dataset/datasets.md
View file @ d25e263a
......@@ -6,17 +6,17 @@
- [中文文档文字识别](#中文文档文字识别)
- [ICDAR2019-ArT](#ICDAR2019-ArT)
除了开源数据，用户还可使用合成工具自行合成，可参考[数据合成工具](./data_synthesis.md)；
除了开源数据，用户还可使用合成工具自行合成，可参考[数据合成工具](../data_synthesis.md)；
如果需要标注自己的数据，可参考[数据标注工具](./data_annotation.md)。
如果需要标注自己的数据，可参考[数据标注工具](../data_annotation.md)。
<a name="ICDAR2019-LSVT"></a>
#### 1、ICDAR2019-LSVT
- **数据来源**：https://ai.baidu.com/broad/introduction?dataset=lsvt
- **数据简介**： 共45w中文街景图像，包含5w（2w测试+3w训练）全标注数据（文本坐标+文本内容），40w弱标注数据（仅文本内容），如下图所示：
![](../datasets/LSVT_1.jpg)
![](../../datasets/LSVT_1.jpg)
(a) 全标注数据
![](../datasets/LSVT_2.jpg)
![](../../datasets/LSVT_2.jpg)
(b) 弱标注数据
- **下载地址**：https://ai.baidu.com/broad/download?dataset=lsvt
- **说明**：其中，test数据集的label目前没有开源，如要评估结果，可以去官网提交：https://rrc.cvc.uab.es/?ch=16
......@@ -25,16 +25,16 @@
#### 2、ICDAR2017-RCTW-17
- **数据来源**：https://rctw.vlrlab.net/
- **数据简介**：共包含12,000+图像，大部分图片是通过手机摄像头在野外采集的。有些是截图。这些图片展示了各种各样的场景，包括街景、海报、菜单、室内场景和手机应用程序的截图。
![](../datasets/rctw.jpg)
![](../../datasets/rctw.jpg)
- **下载地址**：https://rctw.vlrlab.net/dataset/
<a name="中文街景文字识别"></a>
#### 3、中文街景文字识别
#### 3、中文街景文字识别
- **数据来源**：https://aistudio.baidu.com/aistudio/competition/detail/8
- **数据简介**：ICDAR2019-LSVT行识别任务，共包括29万张图片，其中21万张图片作为训练集（带标注），8万张作为测试集（无标注）。数据集采自中国街景，并由街景图片中的文字行区域（例如店铺标牌、地标等等）截取出来而形成。所有图像都经过一些预处理，将文字区域利用仿射变化，等比映射为一张高为48像素的图片，如图所示：
![](../datasets/ch_street_rec_1.png)
![](../../datasets/ch_street_rec_1.png)
(a) 标注：魅派集成吊顶
![](../datasets/ch_street_rec_2.png)
![](../../datasets/ch_street_rec_2.png)
(b) 标注：母婴用品连锁
- **下载地址**
https://aistudio.baidu.com/aistudio/datasetdetail/8429
......@@ -48,15 +48,15 @@ https://aistudio.baidu.com/aistudio/datasetdetail/8429
- 包含汉字、英文字母、数字和标点共5990个字符（字符集合：https://github.com/YCG09/chinese_ocr/blob/master/train/char_std_5990.txt ）
- 每个样本固定10个字符，字符随机截取自语料库中的句子
- 图片分辨率统一为280x32
![](../datasets/ch_doc1.jpg)
![](../datasets/ch_doc3.jpg)
![](../../datasets/ch_doc1.jpg)
![](../../datasets/ch_doc3.jpg)
- **下载地址**：https://pan.baidu.com/s/1QkI7kjah8SPHwOQ40rS1Pw (密码：lu7m)
<a name="ICDAR2019-ArT"></a>
#### 5、ICDAR2019-ArT
- **数据来源**：https://ai.baidu.com/broad/introduction?dataset=art
- **数据简介**：共包含10,166张图像，训练集5603图，测试集4563图。由Total-Text、SCUT-CTW1500、Baidu Curved Scene Text (ICDAR2019-LSVT部分弯曲数据) 三部分组成，包含水平、多方向和弯曲等多种形状的文本。
![](../datasets/ArT.jpg)
![](../../datasets/ArT.jpg)
- **下载地址**：https://ai.baidu.com/broad/download?dataset=art
## 参考文献
......
doc/doc_ch/handwritten_datasets.md → doc/doc_ch/dataset/handwritten_datasets.md
View file @ d25e263a
......@@ -9,7 +9,7 @@
- **数据简介**：
* 包含在线和离线两类手写数据，`HWDB1.0~1.2`总共有3895135个手写单字样本，分属7356类（7185个汉字和171个英文字母、数字、符号）；`HWDB2.0~2.2`总共有5091页图像，分割为52230个文本行和1349414个文字。所有文字和文本样本均存为灰度图像。部分单字样本图片如下所示。
![](../datasets/CASIA_0.jpg)
![](../../datasets/CASIA_0.jpg)
- **下载地址**：http://www.nlpr.ia.ac.cn/databases/handwriting/Download.html
- **使用建议**：数据为单字，白色背景，可以大量合成文字行进行训练。白色背景可以处理成透明状态，方便添加各种背景。对于需要语义的情况，建议从真实语料出发，抽取单字组成文字行
......@@ -22,7 +22,7 @@
- **数据简介**: NIST19数据集适用于手写文档和字符识别的模型训练，从3600位作者的手写样本表格中提取得到，总共包含81万张字符图片。其中9张图片示例如下。
![](../datasets/nist_demo.png)
![](../../datasets/nist_demo.png)
- **下载地址**: [https://www.nist.gov/srd/nist-special-database-19](https://www.nist.gov/srd/nist-special-database-19)
doc/doc_ch/dataset/ocr_datasets.md 0 → 100644
View file @ d25e263a
# OCR数据集
- [1. 文本检测](#1-文本检测)
- [1.1 PaddleOCR 文字检测数据格式](#11-paddleocr-文字检测数据格式)
- [1.2 公开数据集](#12-公开数据集)
- [1.2.1 ICDAR 2015](#121-icdar-2015)
- [2. 文本识别](#2-文本识别)
- [2.1 PaddleOCR 文字识别数据格式](#21-paddleocr-文字识别数据格式)
- [2.2 公开数据集](#22-公开数据集)
- [2.1 ICDAR 2015](#21-icdar-2015)
- [3. 数据存放路径](#3-数据存放路径)
这里整理了OCR中常用的公开数据集，持续更新中，欢迎各位小伙伴贡献数据集～
## 1. 文本检测
### 1.1 PaddleOCR 文字检测数据格式
PaddleOCR 中的文本检测算法支持的标注文件格式如下，中间用"\t"分隔：
```
" 图像文件名 json.dumps编码的图像标注信息"
ch4_test_images/img_61.jpg [{"transcription": "MASA", "points": [[310, 104], [416, 141], [418, 216], [312, 179]]}, {...}]
```
json.dumps编码前的图像标注信息是包含多个字典的list，字典中的 `points` 表示文本框的四个点的坐标(x, y)，从左上角的点开始顺时针排列。
`transcription` 表示当前文本框的文字，**当其内容为“###”时，表示该文本框无效，在训练时会跳过。**
如果您想在我们未提供的数据集上训练，可以按照上述形式构建标注文件。
### 1.2 公开数据集
| 数据集名称 |图片下载地址| PaddleOCR 标注下载地址 |
|---|---|---|
| ICDAR 2015 |https://rrc.cvc.uab.es/?ch=4&com=downloads| [train](https://paddleocr.bj.bcebos.com/dataset/train_icdar2015_label.txt) / [test](https://paddleocr.bj.bcebos.com/dataset/test_icdar2015_label.txt) |
| ctw1500 |https://paddleocr.bj.bcebos.com/dataset/ctw1500.zip| 图片下载地址中已包含 |
| total text |https://paddleocr.bj.bcebos.com/dataset/total_text.tar| 图片下载地址中已包含 |
#### 1.2.1 ICDAR 2015
ICDAR 2015 数据集包含1000张训练图像和500张测试图像。ICDAR 2015 数据集可以从上表中链接下载，首次下载需注册。
注册完成登陆后，下载下图中红色框标出的部分，其中， `Training Set Images`下载的内容保存在`icdar_c4_train_imgs`文件夹下，`Test Set Images` 下载的内容保存早`ch4_test_images`文件夹下
<p align="center">
<img src="../../datasets/ic15_location_download.png" align="middle" width = "700"/>
<p align="center">
将下载到的数据集解压到工作目录下，假设解压在 PaddleOCR/train_data/下。然后从上表中下载转换好的标注文件。
PaddleOCR 也提供了数据格式转换脚本，可以将官网 label 转换支持的数据格式。 数据转换工具在 `ppocr/utils/gen_label.py`, 这里以训练集为例：
```
# 将官网下载的标签文件转换为 train_icdar2015_label.txt
python gen_label.py --mode="det" --root_path="/path/to/icdar_c4_train_imgs/" \
--input_path="/path/to/ch4_training_localization_transcription_gt" \
--output_label="/path/to/train_icdar2015_label.txt"
```
解压数据集和下载标注文件后，PaddleOCR/train_data/ 有两个文件夹和两个文件，按照如下方式组织icdar2015数据集：
```
/PaddleOCR/train_data/icdar2015/text_localization/
└─ icdar_c4_train_imgs/ icdar 2015 数据集的训练数据
└─ ch4_test_images/ icdar 2015 数据集的测试数据
└─ train_icdar2015_label.txt icdar 2015 数据集的训练标注
└─ test_icdar2015_label.txt icdar 2015 数据集的测试标注
```
## 2. 文本识别
### 2.1 PaddleOCR 文字识别数据格式
PaddleOCR 中的文字识别算法支持两种数据格式:
- `lmdb` 用于训练以lmdb格式存储的数据集，使用 [lmdb_dataset.py](../../../ppocr/data/lmdb_dataset.py) 进行读取;
- `通用数据` 用于训练以文本文件存储的数据集，使用 [simple_dataset.py](../../../ppocr/data/simple_dataset.py)进行读取。
下面以通用数据集为例， 介绍如何准备数据集：
* 训练集
建议将训练图片放入同一个文件夹，并用一个txt文件（rec_gt_train.txt）记录图片路径和标签，txt文件里的内容如下:
**注意：** txt文件中默认请将图片路径和图片标签用 \t 分割，如用其他方式分割将造成训练报错。
```
" 图像文件名 图像标注信息 "
train_data/rec/train/word_001.jpg 简单可依赖
train_data/rec/train/word_002.jpg 用科技让复杂的世界更简单
...
```
最终训练集应有如下文件结构：
```
|-train_data
|-rec
|- rec_gt_train.txt
|- train
|- word_001.png
|- word_002.jpg
|- word_003.jpg
| ...
```
除上述单张图像为一行格式之外，PaddleOCR也支持对离线增广后的数据进行训练，为了防止相同样本在同一个batch中被多次采样，我们可以将相同标签对应的图片路径写在一行中，以列表的形式给出，在训练中，PaddleOCR会随机选择列表中的一张图片进行训练。对应地，标注文件的格式如下。
```
["11.jpg", "12.jpg"] 简单可依赖
["21.jpg", "22.jpg", "23.jpg"] 用科技让复杂的世界更简单
3.jpg ocr
```
上述示例标注文件中，"11.jpg"和"12.jpg"的标签相同，都是`简单可依赖`，在训练的时候，对于该行标注，会随机选择其中的一张图片进行训练。
- 验证集
同训练集类似，验证集也需要提供一个包含所有图片的文件夹（test）和一个rec_gt_test.txt，验证集的结构如下所示：
```
|-train_data
|-rec
|- rec_gt_test.txt
|- test
|- word_001.jpg
|- word_002.jpg
|- word_003.jpg
| ...
```
### 2.2 公开数据集
| 数据集名称 | 图片下载地址 | PaddleOCR 标注下载地址 |
|---|---|---------------------------------------------------------------------|
| en benchmark(MJ, SJ, IIIT, SVT, IC03, IC13, IC15, SVTP, and CUTE.) | [DTRB](https://github.com/clovaai/deep-text-recognition-benchmark#download-lmdb-dataset-for-traininig-and-evaluation-from-here) | LMDB格式，可直接用[lmdb_dataset.py](../../../ppocr/data/lmdb_dataset.py)加载 |
|ICDAR 2015| http://rrc.cvc.uab.es/?ch=4&com=downloads | [train](https://paddleocr.bj.bcebos.com/dataset/rec_gt_train.txt)/ [test](https://paddleocr.bj.bcebos.com/dataset/rec_gt_test.txt) |
| 多语言数据集 |[百度网盘](https://pan.baidu.com/s/1bS_u207Rm7YbY33wOECKDA) 提取码：frgi <br> [google drive](https://drive.google.com/file/d/18cSWX7wXSy4G0tbKJ0d9PuIaiwRLHpjA/view) | 图片下载地址中已包含 |
#### 2.1 ICDAR 2015
ICDAR 2015 数据集可以在上表中链接下载，用于快速验证。也可以从上表中下载 en benchmark 所需的lmdb格式数据集。
下载完图片后从上表中下载转换好的标注文件。
PaddleOCR 也提供了数据格式转换脚本，可以将ICDAR官网 label 转换为PaddleOCR支持的数据格式。 数据转换工具在 `ppocr/utils/gen_label.py`, 这里以训练集为例：
```
# 将官网下载的标签文件转换为 rec_gt_label.txt
python gen_label.py --mode="rec" --input_path="{path/of/origin/label}" --output_label="rec_gt_label.txt"
```
数据样式格式如下，(a)为原始图片,(b)为每张图片对应的 Ground Truth 文本文件：
![](../../datasets/icdar_rec.png)
## 3. 数据存放路径
PaddleOCR训练数据的默认存储路径是 `PaddleOCR/train_data`,如果您的磁盘上已有数据集，只需创建软链接至数据集目录：
```
# linux and mac os
ln -sf <path/to/dataset> <path/to/paddle_ocr>/train_data/dataset
# windows
mklink /d <path/to/paddle_ocr>/train_data/dataset <path/to/dataset>
```
doc/doc_ch/dataset/table_datasets.md 0 → 100644
View file @ d25e263a
# 表格识别数据集
- [数据集汇总](#数据集汇总)
- [1. PubTabNet数据集](#1-pubtabnet数据集)

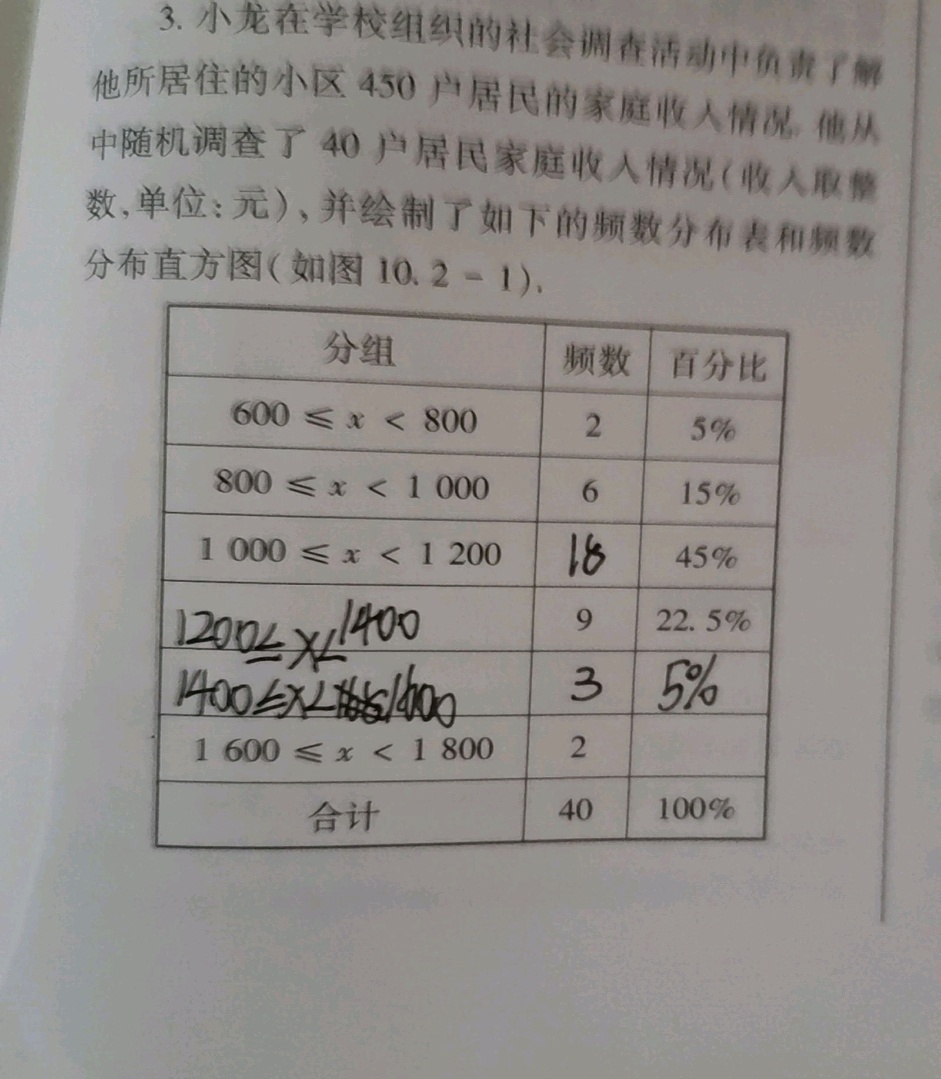

- [2. 好未来表格识别竞赛数据集](#2-好未来表格识别竞赛数据集)
这里整理了常用表格识别数据集，持续更新中，欢迎各位小伙伴贡献数据集～
## 数据集汇总
| 数据集名称 |图片下载地址| PPOCR标注下载地址 |
|---|---|---|
| PubTabNet |https://github.com/ibm-aur-nlp/PubTabNet| jsonl格式，可直接用[pubtab_dataset.py](../../../ppocr/data/pubtab_dataset.py)加载 |
| 好未来表格识别竞赛数据集 |https://ai.100tal.com/dataset| jsonl格式，可直接用[pubtab_dataset.py](../../../ppocr/data/pubtab_dataset.py)加载 |
## 1. PubTabNet数据集
- **数据简介**：PubTabNet数据集的训练集合中包含50万张图像，验证集合中包含0.9万张图像。部分图像可视化如下所示。
<div align="center">
<img src="../../datasets/table_PubTabNet_demo/PMC524509_007_00.png" width="500">
<img src="../../datasets/table_PubTabNet_demo/PMC535543_007_01.png" width="500">
</div>
- **说明**：使用该数据集时，需要遵守[CDLA-Permissive](https://cdla.io/permissive-1-0/)协议。
## 2. 好未来表格识别竞赛数据集
- **数据简介**：好未来表格识别竞赛数据集的训练集合中包含1.6万张图像。验证集未给出可训练的标注。
<div align="center">
<img src="../../datasets/table_tal_demo/1.jpg" width="500">
<img src="../../datasets/table_tal_demo/2.jpg" width="500">
</div>
doc/doc_ch/vertical_and_multilingual_datasets.md → doc/doc_ch/dataset/vertical_and_multilingual_datasets.md
View file @ d25e263a
......@@ -22,7 +22,7 @@
* CCPD-Challenge: 至今在车牌检测识别任务中最有挑战性的一些图片
* CCPD-NP: 没有安装车牌的新车图片。
![](../datasets/ccpd_demo.png)
![](../../datasets/ccpd_demo.png)
- **下载地址**
......@@ -46,7 +46,7 @@
* 有效期结束：07/41
* 卡用户拼音：MICHAEL
![](../datasets/cmb_demo.jpg)
![](../../datasets/cmb_demo.jpg)
- **下载地址**: [https://cdn.kesci.com/cmb2017-2.zip](https://cdn.kesci.com/cmb2017-2.zip)
......@@ -59,7 +59,7 @@
- **数据简介**: 这是一个数据合成的工具包，可以根据输入的文本，输出验证码图片，使用该工具包生成几张demo图片如下。
![](../datasets/captcha_demo.png)
![](../../datasets/captcha_demo.png)
- **下载地址**: 该数据集是生成得到，无下载地址。
......
doc/doc_ch/detection.md
View file @ d25e263a
......@@ -2,73 +2,30 @@
本节以icdar2015数据集为例，介绍PaddleOCR中检测模型训练、评估、测试的使用方式。
- [1. 准备数据和模型](#1--------)
* [1.1 数据准备](#11-----)
* [1.2 下载预训练模型](#12--------)
- [2. 开始训练](#2-----)
* [2.1 启动训练](#21-----)
* [2.2 断点训练](#22-----)
* [2.3 更换Backbone 训练](#23---backbone---)
* [2.4 混合精度训练](#24---amp---)
* [2.5 分布式训练](#25---fleet---)
* [2.6 知识蒸馏训练](#26---distill---)
* [2.7 其他训练环境（Windows/macOS/Linux DCU）](#27---other---)
- [3. 模型评估与预测](#3--------)
* [3.1 指标评估](#31-----)
* [3.2 测试检测效果](#32-------)
- [4. 模型导出与预测](#4--------)
- [1. 准备数据和模型](#1-准备数据和模型)
- [1.1 准备数据集](#11-准备数据集)
- [1.2 下载预训练模型](#12-下载预训练模型)
- [2. 开始训练](#2-开始训练)
- [2.1 启动训练](#21-启动训练)
- [2.2 断点训练](#22-断点训练)
- [2.3 更换Backbone 训练](#23-更换backbone-训练)
- [2.4 混合精度训练](#24-混合精度训练)
- [2.5 分布式训练](#25-分布式训练)
- [2.6 知识蒸馏训练](#26-知识蒸馏训练)
- [2.7 其他训练环境](#27-其他训练环境)
- [3. 模型评估与预测](#3-模型评估与预测)
- [3.1 指标评估](#31-指标评估)
- [3.2 测试检测效果](#32-测试检测效果)
- [4. 模型导出与预测](#4-模型导出与预测)
- [5. FAQ](#5-faq)
<a name="1--------"></a>
# 1. 准备数据和模型
<a name="11-----"></a>
## 1.1 数据准备
## 1.1 准备数据集
icdar2015 TextLocalization数据集是文本检测的数据集，包含1000张训练图像和500张测试图像。
icdar2015数据集可以从[官网](https://rrc.cvc.uab.es/?ch=4&com=downloads)下载到，首次下载需注册。
注册完成登陆后，下载下图中红色框标出的部分，其中， `Training Set Images`下载的内容保存为`icdar_c4_train_imgs`文件夹下，`Test Set Images` 下载的内容保存为`ch4_test_images`文件夹下
准备数据集可参考 [ocr_datasets](./dataset/ocr_datasets.md) 。
<p align="center">
<img src="../datasets/ic15_location_download.png" align="middle" width = "700"/>
<p align="center">
将下载到的数据集解压到工作目录下，假设解压在 PaddleOCR/train_data/下。另外，PaddleOCR将零散的标注文件整理成单独的标注文件
，您可以通过wget的方式进行下载。
```shell
# 在PaddleOCR路径下
cd PaddleOCR/
wget -P ./train_data/ https://paddleocr.bj.bcebos.com/dataset/train_icdar2015_label.txt
wget -P ./train_data/ https://paddleocr.bj.bcebos.com/dataset/test_icdar2015_label.txt
```
PaddleOCR 也提供了数据格式转换脚本，可以将官网 label 转换支持的数据格式。 数据转换工具在 `ppocr/utils/gen_label.py`, 这里以训练集为例：
```
# 将官网下载的标签文件转换为 train_icdar2015_label.txt
python gen_label.py --mode="det" --root_path="/path/to/icdar_c4_train_imgs/" \
--input_path="/path/to/ch4_training_localization_transcription_gt" \
--output_label="/path/to/train_icdar2015_label.txt"
```
解压数据集和下载标注文件后，PaddleOCR/train_data/ 有两个文件夹和两个文件，按照如下方式组织icdar2015数据集：
```
/PaddleOCR/train_data/icdar2015/text_localization/
└─ icdar_c4_train_imgs/ icdar数据集的训练数据
└─ ch4_test_images/ icdar数据集的测试数据
└─ train_icdar2015_label.txt icdar数据集的训练标注
└─ test_icdar2015_label.txt icdar数据集的测试标注
```
提供的标注文件格式如下，中间用"\t"分隔：
```
" 图像文件名 json.dumps编码的图像标注信息"
ch4_test_images/img_61.jpg [{"transcription": "MASA", "points": [[310, 104], [416, 141], [418, 216], [312, 179]]}, {...}]
```
json.dumps编码前的图像标注信息是包含多个字典的list，字典中的 `points` 表示文本框的四个点的坐标(x, y)，从左上角的点开始顺时针排列。
`transcription` 表示当前文本框的文字，**当其内容为“###”时，表示该文本框无效，在训练时会跳过。**
如果您想在其他数据集上训练，可以按照上述形式构建标注文件。
<a name="12--------"></a>
## 1.2 下载预训练模型
......@@ -220,7 +177,6 @@ Windows平台只支持`单卡`的训练与预测，指定GPU进行训练`set CUD
- Linux DCU
DCU设备上运行需要设置环境变量 `export HIP_VISIBLE_DEVICES=0,1,2,3`，其余训练评估预测命令与Linux GPU完全相同。
<a name="3--------"></a>
# 3. 模型评估与预测
......
doc/doc_ch/recognition.md
View file @ d25e263a
......@@ -27,6 +27,7 @@
<a name="1-数据准备"></a>
# 1. 数据准备
### 1.1 准备数据集
PaddleOCR 支持两种数据格式:
- `lmdb` 用于训练以lmdb格式存储的数据集(LMDBDataSet);
......
Markdown is supported
0% or .
You are about to add 0 people to the discussion. Proceed with caution.
Finish editing this message first!
Please register or to comment
