# 端到端文字识别
本节以partvgg/totaltext数据集为例，介绍PaddleOCR中端到端模型的训练、评估与测试。
## 数据准备
支持两种不同的数据形式textnet / icdar ，分别为四点标注数据和十四点标注数据，十四点标注数据效果要比四点标注效果好
###数据形式为textnet
解压数据集和下载标注文件后，PaddleOCR/train_data/part_vgg_synth/train/ 有一个文件夹和一个文件，分别是：
```
/PaddleOCR/train_data/part_vgg_synth/train/
|- image/ partvgg数据集的训练数据
|- 119_nile_110_31.png
| ...
|- train_annotation_info.txt partvgg数据集的测试标注
```
提供的标注文件格式如下，中间用"\t"分隔：
```
" 图像文件名 图像标注信息--四点标注 图像标注信息--识别标注
119_nile_110_31 140.2 222.5 266.0 194.6 278.7 251.8 152.9 279.7 Path: 32.9 133.1 106.0 130.8 106.4 143.8 33.3 146.1 were 21.8 81.9 106.9 80.4 107.7 123.2 22.6 124.7 why
```
标注文件txt当中，其中每一行代表一组数据，以第一行为例。第一个代表同级目录image/下面的文件名前缀， 后面每9个代表一组标注信息，前8个代表文本框的四个点坐标（x,y)，从左上角的点开始顺时针排列。
最后一个代表文字的识别结果，**当其内容为“###”时，表示该文本框无效，在训练时会跳过。**
###数据形式为icdar
解压数据集和下载标注文件后，PaddleOCR/train_data/total_text/train/ 有两个文件夹，分别是：
```
/PaddleOCR/train_data/total_text/train/
|- rgb/ total_text数据集的训练数据
|- gt_0.png
| ...
|- poly/ total_text数据集的测试标注
|- gt_0.txt
| ...
```
提供的标注文件格式如下，中间用"\t"分隔：
```
" 图像标注信息--十四点标注数据 图像标注信息--识别标注
1004.0,689.0,1019.0,698.0,1034.0,708.0,1049.0,718.0,1064.0,728.0,1079.0,738.0,1095.0,748.0,1094.0,774.0,1079.0,765.0,1065.0,756.0,1050.0,747.0,1036.0,738.0,1021.0,729.0,1007.0,721.0 EST
1102.0,755.0,1116.0,764.0,1131.0,773.0,1146.0,783.0,1161.0,792.0,1176.0,801.0,1191.0,811.0,1193.0,837.0,1178.0,828.0,1164.0,819.0,1150.0,810.0,1135.0,801.0,1121.0,792.0,1107.0,784.0 1972
```
标注文件当中，其中每一个txt文件代表一组数据，文件名就是同级目录rgb/下面的文件名。以第一行为例，前面28个代表文本框的十四个点坐标（x,y)，从左上角的点开始顺时针排列。
最后一个代表文字的识别结果，**当其内容为“###”时，表示该文本框无效，在训练时会跳过。**
如果您想在其他数据集上训练，可以按照上述形式构建标注文件。
## 快速启动训练
首先下载模型backbone的pretrain model，PaddleOCR的检测模型目前支持两种backbone，分别是MobileNetV3、ResNet_vd系列，
您可以根据需求使用[PaddleClas](https://github.com/PaddlePaddle/PaddleClas/tree/master/ppcls/modeling/architectures)中的模型更换backbone。
```shell
cd PaddleOCR/
下载ResNet50_vd的动态图预训练模型
wget -P ./pretrain_models/ https://paddle-imagenet-models-name.bj.bcebos.com/dygraph/ResNet50_vd_ssld_pretrained.pdparams
./pretrain_models/
└─ ResNet50_vd_ssld_pretrained.pdparams
```
#### 启动训练
*如果您安装的是cpu版本，请将配置文件中的 `use_gpu` 字段修改为false*
```shell
# 单机单卡训练 e2e 模型
python3 tools/train.py -c configs/e2e/e2e_r50_vd_pg.yml -o Global.pretrained_model=./pretrain_models/ResNet50_vd_ssld_pretrained Global.load_static_weights=False
# 单机多卡训练，通过 --gpus 参数设置使用的GPU ID
python3 -m paddle.distributed.launch --gpus '0,1,2,3' tools/train.py -c configs/e2e/e2e_r50_vd_pg.yml -o Global.pretrained_model=./pretrain_models/ResNet50_vd_ssld_pretrained Global.load_static_weights=False
```
上述指令中，通过-c 选择训练使用configs/e2e/e2e_r50_vd_pg.yml配置文件。
有关配置文件的详细解释，请参考[链接](./config.md)。
您也可以通过-o参数在不需要修改yml文件的情况下，改变训练的参数，比如，调整训练的学习率为0.0001
```shell
python3 tools/train.py -c configs/e2e/e2e_r50_vd_pg.yml -o Optimizer.base_lr=0.0001
```
#### 断点训练
如果训练程序中断，如果希望加载训练中断的模型从而恢复训练，可以通过指定Global.checkpoints指定要加载的模型路径：
```shell
python3 tools/train.py -c configs/e2e/e2e_r50_vd_pg.yml -o Global.checkpoints=./your/trained/model
```
**注意**：`Global.checkpoints`的优先级高于`Global.pretrain_weights`的优先级，即同时指定两个参数时，优先加载`Global.checkpoints`指定的模型，如果`Global.checkpoints`指定的模型路径有误，会加载`Global.pretrain_weights`指定的模型。
## 指标评估
PaddleOCR计算三个OCR端到端相关的指标，分别是：Precision、Recall、Hmean。
运行如下代码，根据配置文件`e2e_r50_vd_pg.yml`中`save_res_path`指定的测试集检测结果文件，计算评估指标。
评估时设置后处理参数`max_side_len=768`，使用不同数据集、不同模型训练，可调整参数进行优化
训练中模型参数默认保存在`Global.save_model_dir`目录下。在评估指标时，需要设置`Global.checkpoints`指向保存的参数文件。
```shell
python3 tools/eval.py -c configs/e2e/e2e_r50_vd_pg.yml -o Global.checkpoints="{path/to/weights}/best_accuracy"
```
## 测试端到端效果
测试单张图像的端到端识别效果
```shell
python3 tools/infer_e2e.py -c configs/e2e/e2e_r50_vd_pg.yml -o Global.infer_img="./doc/imgs_en/img_10.jpg" Global.pretrained_model="./output/det_db/best_accuracy" Global.load_static_weights=false
```
测试文件夹下所有图像的端到端识别效果
```shell
python3 tools/infer_e2e.py -c configs/e2e/e2e_r50_vd_pg.yml -o Global.infer_img="./doc/imgs_en/" Global.pretrained_model="./output/det_db/best_accuracy" Global.load_static_weights=false
```
doc/doc_ch/pgnet.md 0 → 100644
View file @ 921d0907
# 端对端OCR算法-PGNet
- [一、简介](#简介)
- [二、环境配置](#环境配置)
- [三、快速使用](#快速使用)
- [四、快速训练](#开始训练)
- [五、预测推理](#预测推理)
<a name="简介"></a>
##简介
OCR算法可以分为两阶段算法和端对端的算法。二阶段OCR算法一般分为两个部分，文本检测和文本识别算法，文件检测算法从图像中得到文本行的检测框，然后识别算法去识别文本框中的内容。而端对端OCR算法可以在一个算法中完成文字检测和文字识别，其基本思想是设计一个同时具有检测单元和识别模块的模型，共享其中两者的CNN特征，并联合训练。由于一个算法即可完成文字识别，端对端模型更小，速度更快。
### PGNet算法介绍
近些年来，端对端OCR算法得到了良好的发展，包括MaskTextSpotter系列、TextSnake、TextDragon、PGNet系列等算法。在这些算法中，PGNet算法具备其他算法不具备的优势，包括：
- 设计PGNet loss指导训练，不需要字符级别的标注
- 不需要NMS和ROI相关操作，加速预测
- 提出预测文本行内的阅读顺序模块；
- 提出基于图的修正模块（GRM）来进一步提高模型识别性能
- 精度更高，预测速度更快

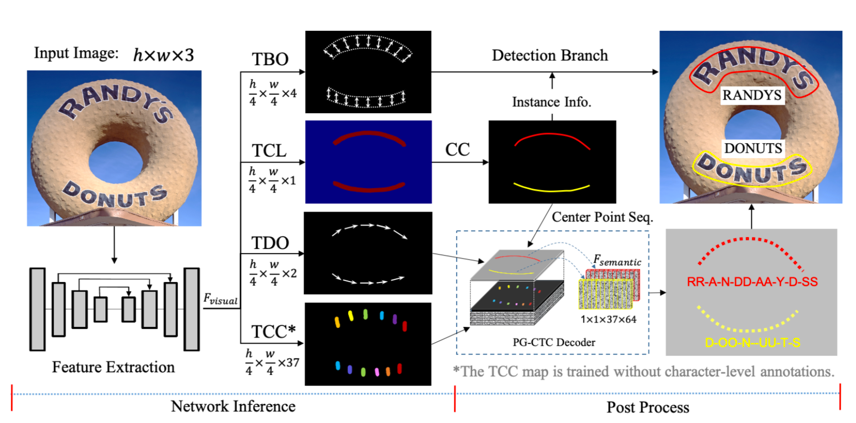

PGNet算法细节详见[论文](https://www.aaai.org/AAAI21Papers/AAAI-2885.WangP.pdf)， 算法原理图如下所示：
![](../pgnet_framework.png)
输入图像经过特征提取送入四个分支，分别是：文本边缘偏移量预测TBO模块，文本中心线预测TCL模块，文本方向偏移量预测TDO模块，以及文本字符分类图预测TCC模块。
其中TBO以及TCL的输出经过后处理后可以得到文本的检测结果，TCL、TDO、TCC负责文本识别。

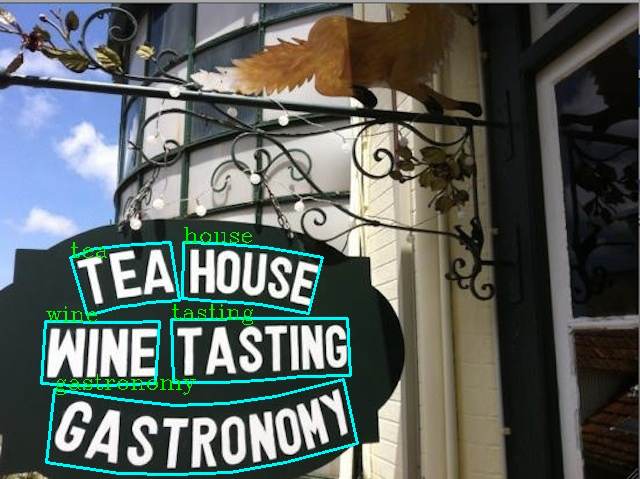

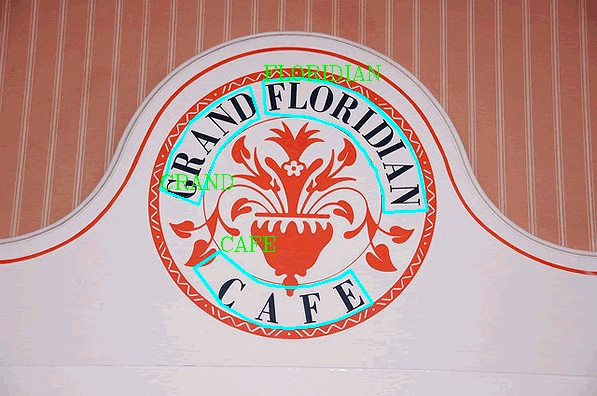

其检测识别效果图如下：
![](../imgs_results/e2e_res_img293_pgnet.png)
![](../imgs_results/e2e_res_img295_pgnet.png)
<a name="环境配置"></a>
##环境配置
请先参考[快速安装](./installation.md)配置PaddleOCR运行环境。
*注意：也可以通过 whl 包安装使用PaddleOCR，具体参考[Paddleocr Package使用说明](./whl.md)。*
<a name="快速使用"></a>
##快速使用
### inference模型下载
本节以训练好的端到端模型为例，快速使用模型预测，首先下载训练好的端到端inference模型[下载地址](https://paddleocr.bj.bcebos.com/dygraph_v2.0/pgnet/e2e_server_pgnetA_infer.tar)
```
mkdir inference && cd inference
# 下载英文端到端模型并解压
wget https://paddleocr.bj.bcebos.com/dygraph_v2.0/pgnet/e2e_server_pgnetA_infer.tar && tar xf e2e_server_pgnetA_infer.tar
```
* windows 环境下如果没有安装wget,下载模型时可将链接复制到浏览器中下载，并解压放置在相应目录下
解压完毕后应有如下文件结构：
```
├── e2e_server_pgnetA_infer
│ ├── inference.pdiparams
│ ├── inference.pdiparams.info
│ └── inference.pdmodel
```
### 单张图像或者图像集合预测
```bash
# 预测image_dir指定的单张图像
python3 tools/infer/predict_e2e.py --e2e_algorithm="PGNet" --image_dir="./doc/imgs_en/img623.jpg" --e2e_model_dir="./inference/e2e/" --e2e_pgnet_polygon=True
# 预测image_dir指定的图像集合
python3 tools/infer/predict_e2e.py --e2e_algorithm="PGNet" --image_dir="./doc/imgs_en/" --e2e_model_dir="./inference/e2e/" --e2e_pgnet_polygon=True
# 如果想使用CPU进行预测，需设置use_gpu参数为False
python3 tools/infer/predict_e2e.py --e2e_algorithm="PGNet" --image_dir="./doc/imgs_en/img623.jpg" --e2e_model_dir="./inference/e2e/" --e2e_pgnet_polygon=True --use_gpu=False
```
<a name="开始训练"></a>
##开始训练
本节以totaltext数据集为例，介绍PaddleOCR中端到端模型的训练、评估与测试。
###数据形式为icdar, 十六点标注数据
解压数据集和下载标注文件后，PaddleOCR/train_data/total_text/train/ 有两个文件夹，分别是：
```
/PaddleOCR/train_data/total_text/train/
|- rgb/ total_text数据集的训练数据
|- gt_0.png
| ...
|- total_text.txt total_text数据集的训练标注
```
提供的标注文件格式如下，中间用"\t"分隔：
```
" 图像文件名 json.dumps编码的图像标注信息"
rgb/gt_0.png [{"transcription": "EST", "points": [[1004.0,689.0],[1019.0,698.0],[1034.0,708.0],[1049.0,718.0],[1064.0,728.0],[1079.0,738.0],[1095.0,748.0],[1094.0,774.0],[1079.0,765.0],[1065.0,756.0],[1050.0,747.0],[1036.0,738.0],[1021.0,729.0],[1007.0,721.0]]}, {...}]
```
json.dumps编码前的图像标注信息是包含多个字典的list，字典中的 `points` 表示文本框的四个点的坐标(x, y)，从左上角的点开始顺时针排列。
`transcription` 表示当前文本框的文字，**当其内容为“###”时，表示该文本框无效，在训练时会跳过。**
如果您想在其他数据集上训练，可以按照上述形式构建标注文件。
### 快速启动训练
模型训练一般分两步骤进行，第一步可以选择用合成数据训练，第二步加载第一步训练好的模型训练，这边我们提供了第一步训练好的模型，可以直接加载，从第二步开始训练
[下载地址](https://paddleocr.bj.bcebos.com/dygraph_v2.0/pgnet/train_step1.tar)
```shell
cd PaddleOCR/
下载ResNet50_vd的动态图预训练模型
wget -P ./pretrain_models/ https://paddleocr.bj.bcebos.com/dygraph_v2.0/pgnet/train_step1.tar
可以得到以下的文件格式
./pretrain_models/train_step1/
└─ best_accuracy.pdopt
└─ best_accuracy.states
└─ best_accuracy.pdparams
```
*如果您安装的是cpu版本，请将配置文件中的 `use_gpu` 字段修改为false*
```shell
# 单机单卡训练 e2e 模型
python3 tools/train.py -c configs/e2e/e2e_r50_vd_pg.yml -o Global.pretrained_model=./pretrain_models/train_step1/best_accuracy Global.load_static_weights=False
# 单机多卡训练，通过 --gpus 参数设置使用的GPU ID
python3 -m paddle.distributed.launch --gpus '0,1,2,3' tools/train.py -c configs/e2e/e2e_r50_vd_pg.yml -o Global.pretrained_model=./pretrain_models/train_step1/best_accuracy Global.load_static_weights=False
```
上述指令中，通过-c 选择训练使用configs/e2e/e2e_r50_vd_pg.yml配置文件。
有关配置文件的详细解释，请参考[链接](./config.md)。
您也可以通过-o参数在不需要修改yml文件的情况下，改变训练的参数，比如，调整训练的学习率为0.0001
```shell
python3 tools/train.py -c configs/e2e/e2e_r50_vd_pg.yml -o Optimizer.base_lr=0.0001
```
#### 断点训练
如果训练程序中断，如果希望加载训练中断的模型从而恢复训练，可以通过指定Global.checkpoints指定要加载的模型路径：
```shell
python3 tools/train.py -c configs/e2e/e2e_r50_vd_pg.yml -o Global.checkpoints=./your/trained/model
```
**注意**：`Global.checkpoints`的优先级高于`Global.pretrain_weights`的优先级，即同时指定两个参数时，优先加载`Global.checkpoints`指定的模型，如果`Global.checkpoints`指定的模型路径有误，会加载`Global.pretrain_weights`指定的模型。
<a name="预测推理"></a>
## 预测推理
PaddleOCR计算三个OCR端到端相关的指标，分别是：Precision、Recall、Hmean。
运行如下代码，根据配置文件`e2e_r50_vd_pg.yml`中`save_res_path`指定的测试集检测结果文件，计算评估指标。
评估时设置后处理参数`max_side_len=768`，使用不同数据集、不同模型训练，可调整参数进行优化
训练中模型参数默认保存在`Global.save_model_dir`目录下。在评估指标时，需要设置`Global.checkpoints`指向保存的参数文件。
```shell
python3 tools/eval.py -c configs/e2e/e2e_r50_vd_pg.yml -o Global.checkpoints="{path/to/weights}/best_accuracy"
```
### 测试端到端效果
测试单张图像的端到端识别效果
```shell
python3 tools/infer_e2e.py -c configs/e2e/e2e_r50_vd_pg.yml -o Global.infer_img="./doc/imgs_en/img_10.jpg" Global.pretrained_model="./output/det_db/best_accuracy" Global.load_static_weights=false
```
测试文件夹下所有图像的端到端识别效果
```shell
python3 tools/infer_e2e.py -c configs/e2e/e2e_r50_vd_pg.yml -o Global.infer_img="./doc/imgs_en/" Global.pretrained_model="./output/det_db/best_accuracy" Global.load_static_weights=false
```
###转为推理模型
### (1). 四边形文本检测模型（ICDAR2015）
首先将PGNet端到端训练过程中保存的模型，转换成inference model。以基于Resnet50_vd骨干网络，以英文数据集训练的模型为例[模型下载地址](https://paddleocr.bj.bcebos.com/dygraph_v2.0/pgnet/en_server_pgnetA.tar) ，可以使用如下命令进行转换：
```
wget https://paddleocr.bj.bcebos.com/dygraph_v2.0/pgnet/en_server_pgnetA.tar && tar xf en_server_pgnetA.tar
python3 tools/export_model.py -c configs/e2e/e2e_r50_vd_pg.yml -o Global.pretrained_model=./en_server_pgnetA/iter_epoch_450 Global.load_static_weights=False Global.save_inference_dir=./inference/e2e
```
**PGNet端到端模型推理，需要设置参数`--e2e_algorithm="PGNet"`**，可以执行如下命令：
```
python3 tools/infer/predict_e2e.py --e2e_algorithm="PGNet" --image_dir="./doc/imgs_en/img_10.jpg" --e2e_model_dir="./inference/e2e/" --e2e_pgnet_polygon=False
```
可视化文本检测结果默认保存到`./inference_results`文件夹里面，结果文件的名称前缀为'e2e_res'。结果示例如下：
![](../imgs_results/e2e_res_img_10_pgnet.jpg)
### (2). 弯曲文本检测模型（Total-Text）
对于弯曲文本样例
**PGNet端到端模型推理，需要设置参数`--e2e_algorithm="PGNet"`，同时，还需要增加参数`--e2e_pgnet_polygon=True`，**可以执行如下命令：
```
python3 tools/infer/predict_e2e.py --e2e_algorithm="PGNet" --image_dir="./doc/imgs_en/img623.jpg" --e2e_model_dir="./inference/e2e/" --e2e_pgnet_polygon=True
```
可视化文本端到端结果默认保存到`./inference_results`文件夹里面，结果文件的名称前缀为'e2e_res'。结果示例如下：
![](../imgs_results/e2e_res_img623_pgnet.jpg)
train_data/total_text/train/poly/2.txt deleted 100644 → 0
View file @ 0cd48c35
2.0,165.0,20.0,167.0,39.0,170.0,57.0,173.0,76.0,176.0,94.0,179.0,113.0,182.0,109.0,218.0,90.0,215.0,72.0,213.0,54.0,210.0,36.0,208.0,18.0,205.0,0.0,203.0 izza
2.0,411.0,30.0,412.0,58.0,414.0,87.0,416.0,115.0,418.0,143.0,420.0,172.0,422.0,172.0,476.0,143.0,474.0,114.0,472.0,86.0,471.0,57.0,469.0,28.0,467.0,0.0,466.0 ISA
