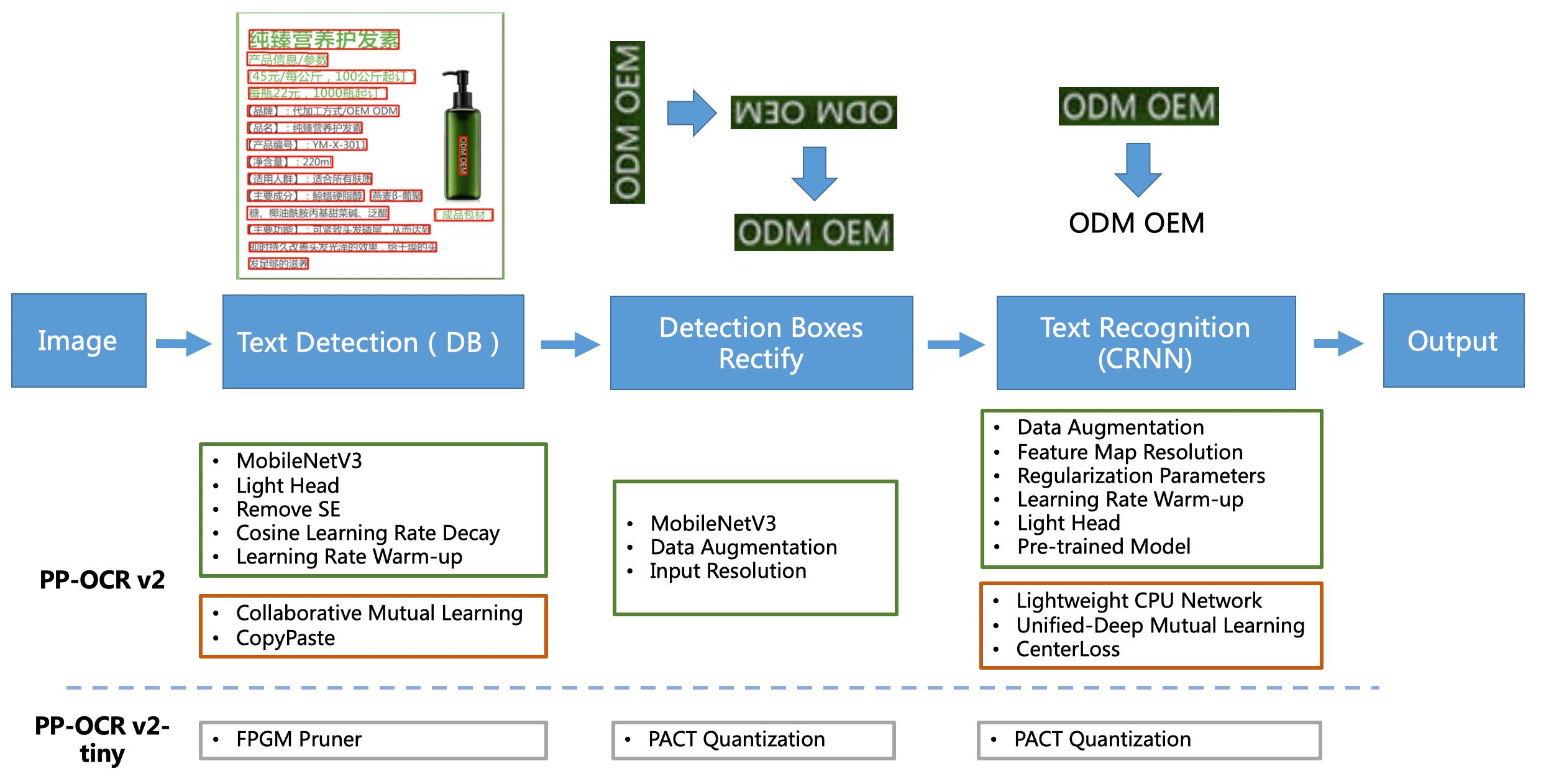

[English](../doc_en/ppocr_introduction_en.md) | 简体中文 # PP-OCR - [1. 简介](#1) - [2. 特性](#2) - [3. benchmark](#3) - [4. 效果展示](#4) - [5. 使用教程](#5) - [5.1 快速体验](#51) - [5.2 模型训练、压缩、推理部署](#52) - [6. 模型库](#6) ## 1. 简介 PP-OCR是PaddleOCR自研的实用的超轻量OCR系统。在实现[前沿算法](algorithm.md)的基础上，考虑精度与速度的平衡，进行**模型瘦身**和**深度优化**，使其尽可能满足产业落地需求。 #### PP-OCR PP-OCR是一个两阶段的OCR系统，其中文本检测算法选用[DB](algorithm_det_db.md)，文本识别算法选用[CRNN](algorithm_rec_crnn.md)，并在检测和识别模块之间添加[文本方向分类器](angle_class.md)，以应对不同方向的文本识别。 PP-OCR系统pipeline如下：
PP-OCR系统在持续迭代优化，目前已发布PP-OCR和PP-OCRv2两个版本： PP-OCR从骨干网络选择和调整、预测头部的设计、数据增强、学习率变换策略、正则化参数选择、预训练模型使用以及模型自动裁剪量化8个方面，采用19个有效策略，对各个模块的模型进行效果调优和瘦身(如绿框所示)，最终得到整体大小为3.5M的超轻量中英文OCR和2.8M的英文数字OCR。更多细节请参考PP-OCR技术方案 https://arxiv.org/abs/2009.09941 #### PP-OCRv2 PP-OCRv2在PP-OCR的基础上，进一步在5个方面重点优化，检测模型采用CML协同互学习知识蒸馏策略和CopyPaste数据增广策略；识别模型采用LCNet轻量级骨干网络、UDML 改进知识蒸馏策略和[Enhanced CTC loss](./doc/doc_ch/enhanced_ctc_loss.md)损失函数改进（如上图红框所示），进一步在推理速度和预测效果上取得明显提升。更多细节请参考PP-OCRv2[技术报告](https://arxiv.org/abs/2109.03144)。 #### PP-OCRv3 PP-OCRv3在PP-OCRv2的基础上进一步升级。 PP-OCRv3文本检测从网络结构、蒸馏训练策略两个方向做了进一步优化: - 网络结构改进：提出两种改进后的FPN网络结构，RSEFPN，LKPAN，分别从channel attention、更大感受野的角度优化FPN中的特征，优化FPN提取的特征。 - 蒸馏训练策略：首先，以resnet50作为backbone，改进后的LKPAN网络结构作为FPN，使用DML自蒸馏策略得到精度更高的teacher模型；然后，student模型FPN部分采用RSEFPN，采用PPOCRV2提出的CML蒸馏方法蒸馏，在训练过程中，动态调整CML蒸馏teacher loss的占比。 |序号|策略|模型大小|hmean|Intel Gold 6148CPU+mkldnn预测耗时| |-|-|-|-|-| |0|ppocr_mobile|3M|81.3|117ms| |1|PPOCRV2|3M|83.3|117ms| |2|teacher DML|124M|86.0|-| |3|1 + 2 + RESFPN|3.6M|85.4|124ms| |4|1 + 2 + LKPAN|4.6M|86.0|156ms| - PP-OCRv3 文本识别 [SVTR](https://arxiv.org/abs/2205.00159) 证明了强大的单视觉模型（无需序列模型）即可高效准确完成文本识别任务，在中英文数据上均有优秀的表现。经过实验验证，SVTR_Tiny在自建的 [中文数据集上](https://arxiv.org/abs/2109.03144) ，识别精度可以提升10.7%，网络结构如下所示： 由于 MKLDNN 加速库支持的模型结构有限，SVTR 在CPU+MKLDNN上相比PP-OCRv2慢了10倍。 PP-OCRv3 期望在提升模型精度的同时，不带来额外的推理耗时。通过分析发现，SVTR_Tiny结构的主要耗时模块为Mixing Block，因此我们对 SVTR_Tiny 的结构进行了一系列优化（详细速度数据请参考下方消融实验表格）: 1. 将SVTR网络前半部分替换为PP-LCNet的前三个stage，保留4个 Global Mixing Block ，精度为76%，加速69%，网络结构如下所示： 2. 将4个 Global Attenntion Block 减小到2个，精度为72.9%，加速69%，网络结构如下所示： 3. 实验发现 Global Attention 的预测速度与输入其特征的shape有关，因此后移Global Mixing Block的位置到池化层之后，精度下降为71.9%，速度超越 CNN-base 的PP-OCRv2 22%，网络结构如下所示： 为了提升模型精度同时不引入额外推理成本，PP-OCRv3参考GTC策略，使用Attention监督CTC训练，预测时完全去除Attention模块，在推理阶段不增加任何耗时, 精度提升3.8%，训练流程如下所示： 在训练策略方面，PP-OCRv3参考 [SSL](https://github.com/ku21fan/STR-Fewer-Labels) 设计了文本方向任务，训练了适用于文本识别的预训练模型，加速模型收敛过程，精度提升了0.6%; 使用UDML蒸馏策略，进一步提升精度1.5%，训练流程所示： 数据增强方面： 1. 基于 [ConCLR](https://www.cse.cuhk.edu.hk/~byu/papers/C139-AAAI2022-ConCLR.pdf) 中的ConAug方法，设计了 RecConAug 数据增强方法，增强数据多样性，精度提升0.5%，增强可视化效果如下所示： 2. 使用训练好的 SVTR_large 预测 120W 的 lsvt 无标注数据，取出其中得分大于0.95的数据，共得到81W识别数据加入到PP-OCRv3的训练数据中，精度提升1%。 总体来讲PP-OCRv3识别从网络结构、训练策略、数据增强三个方向做了进一步优化: - 网络结构上：考虑[SVTR](https://arxiv.org/abs/2205.00159) 在中英文效果上的优越性，采用SVTR_Tiny作为base，选取Global Mixing Block和卷积组合提取特征，并将Global Mixing Block位置后移进行加速; 参考 [GTC](https://arxiv.org/pdf/2002.01276.pdf) 策略，使用注意力机制模块指导CTC训练，定位和识别字符，提升不规则文本的识别精度。 - 训练策略上：参考 [SSL](https://github.com/ku21fan/STR-Fewer-Labels) 设计了方向分类前序任务，获取更优预训练模型，加速模型收敛过程，提升精度; 使用UDML蒸馏策略、监督attention、ctc两个分支得到更优模型。 - 数据增强上：基于 [ConCLR](https://www.cse.cuhk.edu.hk/~byu/papers/C139-AAAI2022-ConCLR.pdf) 中的ConAug方法，改进得到 RecConAug 数据增广方法，支持随机结合任意多张图片，提升训练数据的上下文信息丰富度，增强模型鲁棒性；使用 SVTR_large 预测无标签数据，向训练集中补充81w高质量真实数据。 基于上述策略，PP-OCRv3识别模型相比PP-OCRv2，在速度可比的情况下，精度进一步提升4.5%。 具体消融实验如下所示： 实验细节： | id | 策略 | 模型大小 | 精度 | 速度（cpu + mkldnn)| |-----|-----|--------|----| --- | | 01 | PP-OCRv2 | 8M | 69.3% | 8.54ms | | 02 | SVTR_Tiny | 21M | 80.1% | 97ms | | 03 | LCNet_SVTR_G4 | 9.2M | 76% | 30ms | | 04 | LCNet_SVTR_G2 | 13M | 72.98% | 9.37ms | | 05 | PP-OCRv3 | 12M | 71.9% | 6.6ms | | 06 | + large input_shape | 12M | 73.98% | 7.6ms | | 06 | + GTC | 12M | 75.8% | 7.6ms | | 07 | + RecConAug | 12M | 76.3% | 7.6ms | | 08 | + SSL pretrain | 12M | 76.9% | 7.6ms | | 09 | + UDML | 12M | 78.4% | 7.6ms | | 10 | + unlabeled data | 12M | 79.4% | 7.6ms | 注： 测试速度时，实验01-05输入图片尺寸均为(3,32,320)，06-10输入图片尺寸均为(3,48,320) ## 2. 特性 - 超轻量PP-OCRv2系列：检测（3.1M）+ 方向分类器（1.4M）+ 识别（8.5M）= 13.0M - 超轻量PP-OCR mobile移动端系列：检测（3.0M）+方向分类器（1.4M）+ 识别（5.0M）= 9.4M - 通用PP-OCR server系列：检测（47.1M）+方向分类器（1.4M）+ 识别（94.9M）= 143.4M - 支持中英文数字组合识别、竖排文本识别、长文本识别 - 支持多语言识别：韩语、日语、德语、法语等约80种语言 ## 3. benchmark 关于PP-OCR系列模型之间的性能对比，请查看[benchmark](./benchmark.md)文档。 ## 4. 效果展示 [more](./visualization.md)
PP-OCRv2 中文模型
PP-OCRv2 英文模型
PP-OCRv2 其他语言模型
## 5. 使用教程 ### 5.1 快速体验 - 在线网站体验：超轻量PP-OCR mobile模型体验地址：https://www.paddlepaddle.org.cn/hub/scene/ocr - 移动端demo体验：[安装包DEMO下载地址](https://ai.baidu.com/easyedge/app/openSource?from=paddlelite)(基于EasyEdge和Paddle-Lite, 支持iOS和Android系统) - 一行命令快速使用：[快速开始（中英文/多语言）](./doc/doc_ch/quickstart.md) ### 5.2 模型训练、压缩、推理部署 更多教程，包括模型训练、模型压缩、推理部署等，请参考[文档教程](../../README_ch.md#文档教程)。 ## 6. 模型库 PP-OCR中英文模型列表如下： | 模型简介 | 模型名称 | 推荐场景 | 检测模型 | 方向分类器 | 识别模型 | | ------------------------------------- | ----------------------- | --------------- | ------------------------------------------------------------ | ------------------------------------------------------------ | ------------------------------------------------------------ | | 中英文超轻量PP-OCRv3模型（16.2M） | ch_PP-OCRv3_xx | 移动端&服务器端 | [推理模型](https://paddleocr.bj.bcebos.com/PP-OCRv3/chinese/ch_PP-OCRv3_det_infer.tar) / [训练模型](https://paddleocr.bj.bcebos.com/PP-OCRv3/chinese/ch_PP-OCRv3_det_distill_train.tar) | [推理模型](https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_mobile_v2.0_cls_infer.tar) / [训练模型](https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_mobile_v2.0_cls_train.tar) | [推理模型](https://paddleocr.bj.bcebos.com/PP-OCRv3/chinese/ch_PP-OCRv3_rec_infer.tar) / [训练模型](https://paddleocr.bj.bcebos.com/PP-OCRv3/chinese/ch_PP-OCRv3_rec_train.tar) | | 英文超轻量PP-OCRv3模型（13.4M） | en_PP-OCRv3_xx | 移动端&服务器端 | [推理模型](https://paddleocr.bj.bcebos.com/PP-OCRv3/english/en_PP-OCRv3_det_infer.tar) / [训练模型](https://paddleocr.bj.bcebos.com/PP-OCRv3/english/en_PP-OCRv3_det_distill_train.tar) | [推理模型](https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_mobile_v2.0_cls_infer.tar) / [训练模型](https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_mobile_v2.0_cls_train.tar) | [推理模型](https://paddleocr.bj.bcebos.com/PP-OCRv3/english/en_PP-OCRv3_rec_infer.tar) / [训练模型](https://paddleocr.bj.bcebos.com/PP-OCRv3/english/en_PP-OCRv3_rec_train.tar) | | 中英文超轻量PP-OCRv2模型（13.0M） | ch_PP-OCRv2_xx | 移动端&服务器端 | [推理模型](https://paddleocr.bj.bcebos.com/PP-OCRv2/chinese/ch_PP-OCRv2_det_infer.tar) / [训练模型](https://paddleocr.bj.bcebos.com/PP-OCRv2/chinese/ch_PP-OCRv2_det_distill_train.tar) | [推理模型](https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_mobile_v2.0_cls_infer.tar) / [训练模型](https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_mobile_v2.0_cls_train.tar) | [推理模型](https://paddleocr.bj.bcebos.com/PP-OCRv2/chinese/ch_PP-OCRv2_rec_infer.tar) / [训练模型](https://paddleocr.bj.bcebos.com/PP-OCRv2/chinese/ch_PP-OCRv2_rec_train.tar) | | 中英文超轻量PP-OCR mobile模型（9.4M） | ch_ppocr_mobile_v2.0_xx | 移动端&服务器端 | [推理模型](https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_mobile_v2.0_det_infer.tar) / [预训练模型](https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_mobile_v2.0_det_train.tar) | [推理模型](https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_mobile_v2.0_cls_infer.tar) / [预训练模型](https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_mobile_v2.0_cls_train.tar) | [推理模型](https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_mobile_v2.0_rec_infer.tar) / [预训练模型](https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_mobile_v2.0_rec_pre.tar) | | 中英文通用PP-OCR server模型（143.4M） | ch_ppocr_server_v2.0_xx | 服务器端 | [推理模型](https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_server_v2.0_det_infer.tar) / [预训练模型](https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_server_v2.0_det_train.tar) | [推理模型](https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_mobile_v2.0_cls_infer.tar) / [预训练模型](https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_mobile_v2.0_cls_train.tar) | [推理模型](https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_server_v2.0_rec_infer.tar) / [预训练模型](https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_server_v2.0_rec_pre.tar) | 更多模型下载（包括英文数字模型、多语言模型、Paddle-Lite模型等），可以参考[PP-OCR 系列模型下载](./models_list.md)。
