fix TRT8 core bug

03bb378f · LDOUBLEV · a2a12fe4 · 2e9abcb9 · 03bb378f · 03bb378f
Commit 03bb378f authored Nov 25, 2021 by LDOUBLEV
20 changed files
--- a/PTDN/docs/compare_wrong.png
+++ b/PTDN/docs/compare_wrong.png
--- a/PTDN/docs/guide.png
+++ b/PTDN/docs/guide.png
--- a/test_tipc/docs/install.md
+++ b/test_tipc/docs/install.md
+## 1. 环境准备
+
+本教程适用于test_tipc目录下基础功能测试的运行环境搭建。
+
+推荐环境：
+- CUDA 10.1/10.2
+- CUDNN 7.6/cudnn8.1
+- TensorRT 6.1.0.5 / 7.1 / 7.2
+
+环境配置可以选择docker镜像安装，或者在本地环境Python搭建环境。推荐使用docker镜像安装，避免不必要的环境配置。
+
+## 2. Docker 镜像安装
+
+推荐docker镜像安装，按照如下命令创建镜像，当前目录映射到镜像中的`/paddle`目录下
+```
+nvidia-docker run --name paddle -it -v $PWD:/paddle paddlepaddle/paddle:latest-dev-cuda10.1-cudnn7-gcc82 /bin/bash
+cd /paddle
+
+# 安装带TRT的paddle
+pip3.7 install https://paddle-wheel.bj.bcebos.com/with-trt/2.1.3/linux-gpu-cuda10.1-cudnn7-mkl-gcc8.2-trt6-avx/paddlepaddle_gpu-2.1.3.post101-cp37-cp37m-linux_x86_64.whl
+```
+
+## 3 Python 环境构建
+
+非docker环境下，环境配置比较灵活，推荐环境组合配置：
+- CUDA10.1 + CUDNN7.6 + TensorRT 6
+- CUDA10.2 + CUDNN8.1 + TensorRT 7
+- CUDA11.1 + CUDNN8.1 + TensorRT 7
+
+下面以 CUDA10.2 + CUDNN8.1 + TensorRT 7 配置为例，介绍环境配置的流程。
+
+### 3.1 安装CUDNN
+
+如果当前环境满足CUDNN版本的要求，可以跳过此步骤。
+
+以CUDNN8.1 安装安装为例，安装步骤如下，首先下载CUDNN，从[Nvidia官网](https://developer.nvidia.com/rdp/cudnn-archive)下载CUDNN8.1版本，下载符合当前系统版本的三个deb文件，分别是：
+- cuDNN Runtime Library ，如：libcudnn8_8.1.0.77-1+cuda10.2_amd64.deb
+- cuDNN Developer Library ，如：libcudnn8-dev_8.1.0.77-1+cuda10.2_amd64.deb
+- cuDNN Code Samples，如：libcudnn8-samples_8.1.0.77-1+cuda10.2_amd64.deb
+
+deb安装可以参考[官方文档](https://docs.nvidia.com/deeplearning/cudnn/install-guide/index.html#installlinux-deb)，安装方式如下
+```
+# x.x.x表示下载的版本号
+# $HOME为工作目录
+sudo dpkg -i libcudnn8_x.x.x-1+cudax.x_arm64.deb
+sudo dpkg -i libcudnn8-dev_8.x.x.x-1+cudax.x_arm64.deb
+sudo dpkg -i libcudnn8-samples_8.x.x.x-1+cudax.x_arm64.deb
+
+# 验证是否正确安装
+cp -r /usr/src/cudnn_samples_v8/ $HOME
+cd  $HOME/cudnn_samples_v8/mnistCUDNN
+
+# 编译
+make clean && make
+./mnistCUDNN
+```
+如果运行mnistCUDNN完后提示运行成功，则表示安装成功。如果运行后出现freeimage相关的报错，需要按照提示安装freeimage库:
+```
+sudo apt-get install libfreeimage-dev
+sudo apt-get install libfreeimage
+```
+
+### 3.2 安装TensorRT
+
+首先，从[Nvidia官网TensorRT板块](https://developer.nvidia.com/tensorrt-getting-started)下载TensorRT，这里选择7.1.3.4版本的TensorRT，注意选择适合自己系统版本和CUDA版本的TensorRT，另外建议下载TAR package的安装包。
+
+以Ubuntu16.04+CUDA10.2为例，下载并解压后可以参考[官方文档](https://docs.nvidia.com/deeplearning/tensorrt/archives/tensorrt-713/install-guide/index.html#installing-tar)的安装步骤，按照如下步骤安装:
+```
+# 以下安装命令中 '${version}' 为下载的TensorRT版本，如7.1.3.4
+# 设置环境变量，<TensorRT-${version}/lib> 为解压后的TensorRT的lib目录
+export LD_LIBRARY_PATH=$LD_LIBRARY_PATH:<TensorRT-${version}/lib>
+
+# 安装TensorRT
+cd TensorRT-${version}/python
+pip3.7 install tensorrt-*-cp3x-none-linux_x86_64.whl
+
+# 安装graphsurgeon
+cd TensorRT-${version}/graphsurgeon
+```
+
+
+### 3.3 安装PaddlePaddle
+
+下载支持TensorRT版本的Paddle安装包，注意安装包的TensorRT版本需要与本地TensorRT一致，下载[链接](https://paddleinference.paddlepaddle.org.cn/user_guides/download_lib.html#python)
+选择下载 linux-cuda10.2-trt7-gcc8.2 Python3.7版本的Paddle：
+```
+# 从下载链接中可以看到是paddle2.1.1-cuda10.2-cudnn8.1版本
+wget  https://paddle-wheel.bj.bcebos.com/with-trt/2.1.1-gpu-cuda10.2-cudnn8.1-mkl-gcc8.2/paddlepaddle_gpu-2.1.1-cp37-cp37m-linux_x86_64.whl
+pip3.7 install -U paddlepaddle_gpu-2.1.1-cp37-cp37m-linux_x86_64.whl
+```
+
+## 4. 安装PaddleOCR依赖
+```
+# 安装AutoLog
+git clone https://github.com/LDOUBLEV/AutoLog
+cd AutoLog
+pip3.7 install -r requirements.txt
+python3.7 setup.py bdist_wheel
+pip3.7 install ./dist/auto_log-1.0.0-py3-none-any.whl
+
+# 下载OCR代码
+cd ../
+git clone https://github.com/PaddlePaddle/PaddleOCR
+
+```
+
+安装PaddleOCR依赖：
+```
+cd PaddleOCR
+pip3.7 install -r requirements.txt
+```
+
+## FAQ :
+Q. You are using Paddle compiled with TensorRT, but TensorRT dynamic library is not found. Ignore this if TensorRT is not needed.
+
+A. 问题一般是当前安装paddle版本带TRT，但是本地环境找不到TensorRT的预测库，需要下载TensorRT库，解压后设置环境变量LD_LIBRARY_PATH;
+如：
+```
+export LD_LIBRARY_PATH=/usr/local/python3.7.0/lib:/usr/local/nvidia/lib:/usr/local/nvidia/lib64:/paddle/package/TensorRT-6.0.1.5/lib
+```
+或者问题是下载的TensorRT版本和当前paddle中编译的TRT版本不匹配，需要下载版本相符的TensorRT重新安装。
--- a/test_tipc/docs/jeston_test_train_inference_python.md
+++ b/test_tipc/docs/jeston_test_train_inference_python.md
+# Jeston端基础训练预测功能测试
+
+Jeston端基础训练预测功能测试的主程序为`test_train_inference_python.sh`，由于Jeston端CPU较差，Jeston只需要测试TIPC关于GPU和TensorRT预测推理的部分即可。
+
+## 1. 测试结论汇总
+
+- 预测相关：基于训练是否使用量化，可以将训练产出的模型可以分为`正常模型`和`量化模型`，这两类模型对应的预测功能汇总如下：
+
+| 模型类型 |device | batchsize | tensorrt | mkldnn | cpu多线程 |
+|  ----   |  ---- |   ----   |  :----:  |   :----:   |  :----:  |
+| 正常模型 | GPU | 1/6 | fp32/fp16 | - | - |
+| 量化模型 | GPU | 1/6 | int8 | - | - |
+
+
+## 2. 测试流程
+
+环境准备只需要Python环境即可，安装PaddlePaddle等依赖参考下述文档。
+
+### 2.1 安装依赖
+- 安装PaddlePaddle >= 2.0
+- 安装PaddleOCR依赖
+    ```
+    pip install  -r ../requirements.txt
+    ```
+- 安装autolog（规范化日志输出工具）
+    ```
+    git clone https://github.com/LDOUBLEV/AutoLog
+    cd AutoLog
+    pip install -r requirements.txt
+    python setup.py bdist_wheel
+    pip install ./dist/auto_log-1.0.0-py3-none-any.whl
+    cd ../
+    ```
+- 安装PaddleSlim (可选)
+   ```
+   # 如果要测试量化、裁剪等功能，需要安装PaddleSlim
+   pip install paddleslim
+   ```
+
+
+### 2.2 功能测试
+
+先运行`prepare.sh`准备数据和模型，然后运行`test_train_inference_python.sh`进行测试，最终在```test_tipc/output```目录下生成`python_infer_*.log`格式的日志文件。
+
+`test_train_inference_python.sh`包含5种[运行模式](./test_train_inference_python.md)，在Jeston端，仅需要测试预测推理的模式即可：
+
+```
+- 模式3：whole_infer，不训练，全量数据预测，走通开源模型评估、动转静，检查inference model预测时间和精度;
+```shell
+bash test_tipc/prepare.sh ./test_tipc/configs/ch_ppocr_mobile_v2.0_det/model_linux_gpu_normal_normal_infer_python_jetson.txt 'whole_infer'
+# 用法1:
+bash test_tipc/test_inference_jeston.sh ./test_tipc/configs/ch_ppocr_mobile_v2.0_det/model_linux_gpu_normal_normal_infer_python_jetson.txt 'whole_infer'
+# 用法2: 指定GPU卡预测，第三个传入参数为GPU卡号
+bash test_tipc/test_inference_jeston.sh ./test_tipc/configs/ch_ppocr_mobile_v2.0_det/model_linux_gpu_normal_normal_infer_python_jetson.txt 'whole_infer' '1'
+```
+
+运行相应指令后，在`test_tipc/output`文件夹下自动会保存运行日志。如`lite_train_lite_infer`模式下，会运行训练+inference的链条，因此，在`test_tipc/output`文件夹有以下文件：
+```
+test_tipc/output/
+|- results_python.log    # 运行指令状态的日志
+|- python_infer_gpu_usetensorrt_True_precision_fp32_batchsize_1.log  # GPU上开启TensorRT，batch_size=1条件下的预测运行日志
+......
+```
+
+其中`results_python.log`中包含了每条指令的运行状态，如果运行成功会输出：
+```
+Run successfully with command - python tools/infer/predict_det.py --use_gpu=True --use_tensorrt=False --precision=fp32 --det_model_dir=./inference/ch_ppocr_mobile_v2.0_det_infer/ --rec_batch_num=1 --image_dir=./inference/ch_det_data_50/all-sum-510/ --benchmark=True   > ./test_tipc/output/python_infer_gpu_usetrt_False_precision_fp32_batchsize_1.log 2>&1 !
+Run successfully with command - python tools/infer/predict_det.py --use_gpu=True --use_tensorrt=True --precision=fp32 --det_model_dir=./inference/ch_ppocr_mobile_v2.0_det_infer/ --rec_batch_num=1 --image_dir=./inference/ch_det_data_50/all-sum-510/ --benchmark=True   > ./test_tipc/output/python_infer_gpu_usetrt_True_precision_fp32_batchsize_1.log 2>&1 !
+Run successfully with command - python tools/infer/predict_det.py --use_gpu=True --use_tensorrt=True --precision=fp16 --det_model_dir=./inference/ch_ppocr_mobile_v2.0_det_infer/ --rec_batch_num=1 --image_dir=./inference/ch_det_data_50/all-sum-510/ --benchmark=True   > ./test_tipc/output/python_infer_gpu_usetrt_True_precision_fp16_batchsize_1.log 2>&1 !
+```
+如果运行失败，会输出：
+```
+Run failed with command - python tools/infer/predict_det.py --use_gpu=True --use_tensorrt=False --precision=fp32 --det_model_dir=./inference/ch_ppocr_mobile_v2.0_det_infer/ --rec_batch_num=1 --image_dir=./inference/ch_det_data_50/all-sum-510/ --benchmark=True   > ./test_tipc/output/python_infer_gpu_usetrt_False_precision_fp32_batchsize_1.log 2>&1 !
+Run failed with command - python tools/infer/predict_det.py --use_gpu=True --use_tensorrt=True --precision=fp32 --det_model_dir=./inference/ch_ppocr_mobile_v2.0_det_infer/ --rec_batch_num=1 --image_dir=./inference/ch_det_data_50/all-sum-510/ --benchmark=True   > ./test_tipc/output/python_infer_gpu_usetrt_True_precision_fp32_batchsize_1.log 2>&1 !
+Run failed with command - python tools/infer/predict_det.py --use_gpu=True --use_tensorrt=True --precision=fp16 --det_model_dir=./inference/ch_ppocr_mobile_v2.0_det_infer/ --rec_batch_num=1 --image_dir=./inference/ch_det_data_50/all-sum-510/ --benchmark=True   > ./test_tipc/output/python_infer_gpu_usetrt_True_precision_fp16_batchsize_1.log 2>&1 !
+```
+可以很方便的根据`results_python.log`中的内容判定哪一个指令运行错误。
+
+### 2.3 精度测试
+
+使用compare_results.py脚本比较模型预测的结果是否符合预期，主要步骤包括：
+- 提取日志中的预测坐标；
+- 从本地文件中提取保存好的坐标结果；
+- 比较上述两个结果是否符合精度预期，误差大于设置阈值时会报错。
+
+#### 使用方式
+运行命令：
+```shell
+python test_tipc/compare_results.py --gt_file=./test_tipc/results/python_*.txt  --log_file=./test_tipc/output/python_*.log --atol=1e-3 --rtol=1e-3
+```
+
+参数介绍：
+- gt_file： 指向事先保存好的预测结果路径，支持*.txt 结尾，会自动索引*.txt格式的文件，文件默认保存在test_tipc/result/ 文件夹下
+- log_file: 指向运行test_tipc/test_train_inference_python.sh 脚本的infer模式保存的预测日志，预测日志中打印的有预测结果，比如：文本框，预测文本，类别等等，同样支持python_infer_*.log格式传入
+- atol: 设置的绝对误差
+- rtol: 设置的相对误差
+
+#### 运行结果
+
+正常运行效果如下：
+```
+Assert allclose passed! The results of python_infer_gpu_usetrt_True_precision_fp32_batchsize_1.log and ./test_tipc/results/python_ppocr_det_mobile_results_fp32.txt are consistent!
+```
+
+出现不一致结果时的运行输出：
+```
+......
+Traceback (most recent call last):
+  File "test_tipc/compare_results.py", line 140, in <module>
+    format(filename, gt_filename))
+ValueError: The results of python_infer_gpu_usetrt_True_precision_fp32_batchsize_1.log and the results of ./test_tipc/results/python_ppocr_det_mobile_results_fp32.txt are inconsistent!
+```
+
+
+## 3. 更多教程
+本文档为功能测试用，更丰富的训练预测使用教程请参考：
+[模型训练](https://github.com/PaddlePaddle/PaddleOCR/blob/dygraph/doc/doc_ch/training.md)
+[基于Python预测引擎推理](https://github.com/PaddlePaddle/PaddleOCR/blob/dygraph/doc/doc_ch/inference.md)

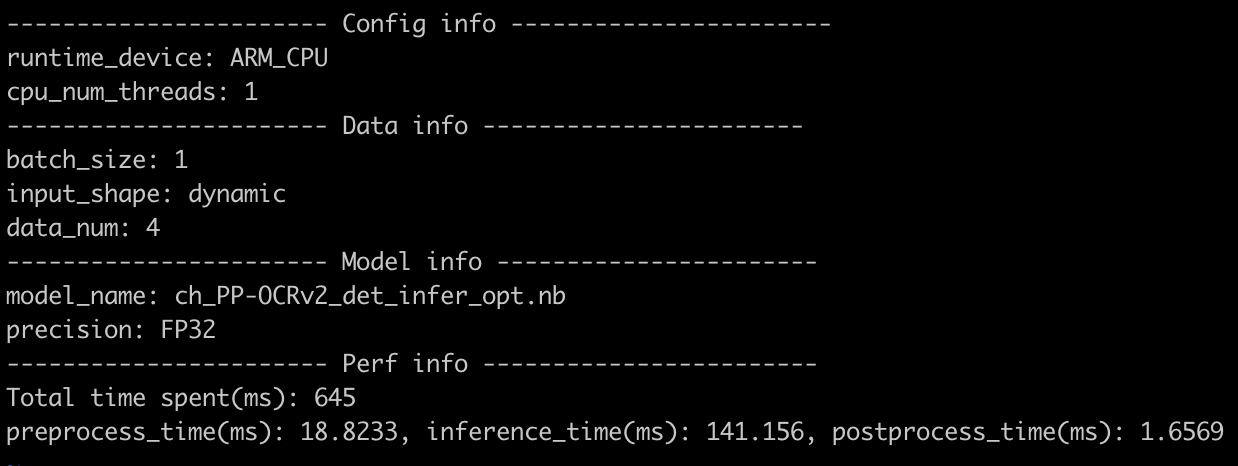

--- a/test_tipc/docs/lite_auto_log.png
+++ b/test_tipc/docs/lite_auto_log.png

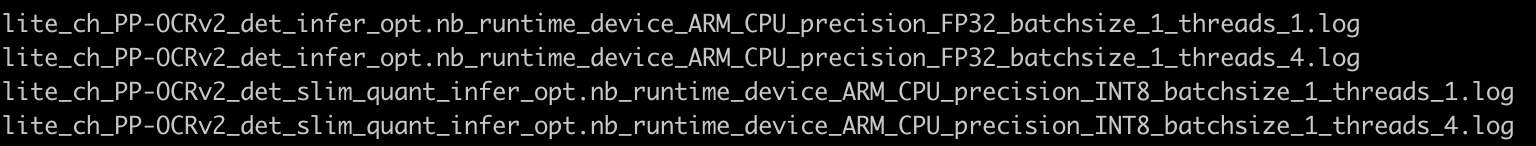

--- a/test_tipc/docs/lite_log.png
+++ b/test_tipc/docs/lite_log.png
--- a/test_tipc/docs/mac_test_train_inference_python.md
+++ b/test_tipc/docs/mac_test_train_inference_python.md
+# Mac端基础训练预测功能测试
+
+Mac端基础训练预测功能测试的主程序为`test_train_inference_python.sh`，可以测试基于Python的模型CPU训练，包括裁剪、量化、蒸馏训练，以及评估、CPU推理等基本功能。
+
+注：Mac端测试用法同linux端测试方法类似，但是无需测试需要在GPU上运行的测试。
+
+## 1. 测试结论汇总
+
+- 训练相关：
+
+| 算法名称 | 模型名称 | 单机单卡（CPU） | 单机多卡 | 多机多卡 | 模型压缩（CPU） |
+|  :----  |   :----  |    :----  |  :----   |  :----   |  :----   |
+|  DB  | ch_ppocr_mobile_v2.0_det| 正常训练 | - | - | 正常训练：FPGM裁剪、PACT量化 <br> 离线量化（无需训练） |
+
+
+- 预测相关：基于训练是否使用量化，可以将训练产出的模型可以分为`正常模型`和`量化模型`，这两类模型对应的预测功能汇总如下，
+
+| 模型类型 |device | batchsize | tensorrt | mkldnn | cpu多线程 |
+|  ----   |  ---- |   ----   |  :----:  |   :----:   |  :----:  |
+| 正常模型 | CPU | 1/6 | - | fp32 | 支持 |
+| 量化模型 | CPU | 1/6 | - | int8 | 支持 |
+
+
+## 2. 测试流程
+
+Mac端无GPU，环境准备只需要Python环境即可，安装PaddlePaddle等依赖参考下述文档。
+
+### 2.1 安装依赖
+- 安装PaddlePaddle >= 2.0
+- 安装PaddleOCR依赖
+    ```
+    pip install  -r ../requirements.txt
+    ```
+- 安装autolog（规范化日志输出工具）
+    ```
+    git clone https://github.com/LDOUBLEV/AutoLog
+    cd AutoLog
+    pip install -r requirements.txt
+    python setup.py bdist_wheel
+    pip install ./dist/auto_log-1.0.0-py3-none-any.whl
+    cd ../
+    ```
+- 安装PaddleSlim (可选)
+   ```
+   # 如果要测试量化、裁剪等功能，需要安装PaddleSlim
+   pip install paddleslim
+   ```
+
+
+### 2.2 功能测试
+
+先运行`prepare.sh`准备数据和模型，然后运行`test_train_inference_python.sh`进行测试，最终在```test_tipc/output```目录下生成`python_infer_*.log`格式的日志文件。
+
+`test_train_inference_python.sh`包含5种运行模式，每种模式的运行数据不同，分别用于测试速度和精度，分别是：
+
+- 模式1：lite_train_lite_infer，使用少量数据训练，用于快速验证训练到预测的走通流程，不验证精度和速度；
+```shell
+# 同linux端运行不同的是，Mac端测试使用新的配置文件mac_ppocr_det_mobile_params.txt，
+# 配置文件中默认去掉了GPU和mkldnn相关的测试链条
+bash test_tipc/prepare.sh ./test_tipc/configs/ch_ppocr_mobile_v2.0_det/train_mac_cpu_normal_normal_infer_python_mac_cpu.txt 'lite_train_lite_infer'
+bash test_tipc/test_train_inference_python.sh ./test_tipc/configs/ch_ppocr_mobile_v2.0_det/train_mac_cpu_normal_normal_infer_python_mac_cpu.txt 'lite_train_lite_infer'
+```
+
+- 模式2：lite_train_whole_infer，使用少量数据训练，一定量数据预测，用于验证训练后的模型执行预测，预测速度是否合理；
+```shell
+bash test_tipc/prepare.sh ./test_tipc/configs/ch_ppocr_mobile_v2.0_det/train_mac_cpu_normal_normal_infer_python_mac_cpu.txt 'lite_train_whole_infer'
+bash test_tipc/test_train_inference_python.sh ./test_tipc/configs/ch_ppocr_mobile_v2.0_det/train_mac_cpu_normal_normal_infer_python_mac_cpu.txt  'lite_train_whole_infer'
+```
+
+- 模式3：whole_infer，不训练，全量数据预测，走通开源模型评估、动转静，检查inference model预测时间和精度;
+```shell
+bash test_tipc/prepare.sh ./test_tipc/configs/ch_ppocr_mobile_v2.0_det/train_mac_cpu_normal_normal_infer_python_mac_cpu.txt 'whole_infer'
+# 用法1:
+bash test_tipc/test_train_inference_python.sh ./test_tipc/configs/ch_ppocr_mobile_v2.0_det/train_mac_cpu_normal_normal_infer_python_mac_cpu.txt 'whole_infer'
+# 用法2: 指定GPU卡预测，第三个传入参数为GPU卡号
+bash test_tipc/test_train_inference_python.sh ./test_tipc/configs/ch_ppocr_mobile_v2.0_det/train_mac_cpu_normal_normal_infer_python_mac_cpu.txt 'whole_infer' '1'
+```
+
+- 模式4：whole_train_whole_infer，CE： 全量数据训练，全量数据预测，验证模型训练精度，预测精度，预测速度；（Mac端不建议运行此模式）
+```shell
+bash test_tipc/prepare.sh ./test_tipc/configs/ch_ppocr_mobile_v2.0_det/train_mac_cpu_normal_normal_infer_python_mac_cpu.txt 'whole_train_whole_infer'
+bash test_tipc/test_train_inference_python.sh ./test_tipc/configs/ch_ppocr_mobile_v2.0_det/train_mac_cpu_normal_normal_infer_python_mac_cpu.txt 'whole_train_whole_infer'
+```
+
+- 模式5：klquant_whole_infer，测试离线量化；
+```shell
+bash test_tipc/prepare.sh ./test_tipc/configs/ch_ppocr_mobile_v2.0_det_KL/model_linux_gpu_normal_normal_infer_python_mac_cpu.txt  'klquant_whole_infer'
+bash test_tipc/test_train_inference_python.sh ./test_tipc/configs/ch_ppocr_mobile_v2.0_det_KL/model_linux_gpu_normal_normal_infer_python_mac_cpu.txt  'klquant_whole_infer'
+```
+
+运行相应指令后，在`test_tipc/output`文件夹下自动会保存运行日志。如`lite_train_lite_infer`模式下，会运行训练+inference的链条，因此，在`test_tipc/output`文件夹有以下文件：
+```
+test_tipc/output/
+|- results_python.log    # 运行指令状态的日志
+|- norm_train_gpus_-1_autocast_null/  # CPU上正常训练的训练日志和模型保存文件夹
+|- pact_train_gpus_-1_autocast_null/  # CPU上量化训练的训练日志和模型保存文件夹
+......
+|- python_infer_cpu_usemkldnn_False_threads_1_batchsize_1.log  # CPU上关闭Mkldnn线程数设置为1，测试batch_size=1条件下的预测运行日志
+......
+```
+
+其中`results_python.log`中包含了每条指令的运行状态，如果运行成功会输出：
+```
+Run successfully with command - python3.7 tools/train.py -c tests/configs/det_mv3_db.yml -o Global.pretrained_model=./pretrain_models/MobileNetV3_large_x0_5_pretrained Global.use_gpu=False  Global.save_model_dir=./tests/output/norm_train_gpus_-1_autocast_null Global.epoch_num=1     Train.loader.batch_size_per_card=2   !
+Run successfully with command - python3.7 tools/export_model.py -c tests/configs/det_mv3_db.yml -o  Global.pretrained_model=./tests/output/norm_train_gpus_-1_autocast_null/latest Global.save_inference_dir=./tests/output/norm_train_gpus_-1_autocast_null!
+......
+```
+如果运行失败，会输出：
+```
+Run failed with command - python3.7 tools/train.py -c tests/configs/det_mv3_db.yml -o Global.pretrained_model=./pretrain_models/MobileNetV3_large_x0_5_pretrained Global.use_gpu=Faslse  Global.save_model_dir=./tests/output/norm_train_gpus_-1_autocast_null Global.epoch_num=1     Train.loader.batch_size_per_card=2   !
+Run failed with command - python3.7 tools/export_model.py -c tests/configs/det_mv3_db.yml -o  Global.pretrained_model=./tests/output/norm_train_gpus_0_autocast_null/latest Global.save_inference_dir=./tests/output/norm_train_gpus_-1_autocast_null!
+......
+```
+可以很方便的根据`results_python.log`中的内容判定哪一个指令运行错误。
+
+### 2.3 精度测试
+
+使用compare_results.py脚本比较模型预测的结果是否符合预期，主要步骤包括：
+- 提取日志中的预测坐标；
+- 从本地文件中提取保存好的坐标结果；
+- 比较上述两个结果是否符合精度预期，误差大于设置阈值时会报错。
+
+#### 使用方式
+运行命令：
+```shell
+python test_tipc/compare_results.py --gt_file=./test_tipc/results/python_*.txt  --log_file=./test_tipc/output/python_*.log --atol=1e-3 --rtol=1e-3
+```
+
+参数介绍：
+- gt_file： 指向事先保存好的预测结果路径，支持*.txt 结尾，会自动索引*.txt格式的文件，文件默认保存在test_tipc/result/ 文件夹下
+- log_file: 指向运行test_tipc/test_train_inference_python.sh 脚本的infer模式保存的预测日志，预测日志中打印的有预测结果，比如：文本框，预测文本，类别等等，同样支持python_infer_*.log格式传入
+- atol: 设置的绝对误差
+- rtol: 设置的相对误差
+
+#### 运行结果
+
+正常运行效果如下：
+```
+Assert allclose passed! The results of python_infer_cpu_usemkldnn_False_threads_1_batchsize_1.log and ./test_tipc/results/python_ppocr_det_mobile_results_fp32.txt are consistent!
+```
+
+出现不一致结果时的运行输出：
+```
+......
+Traceback (most recent call last):
+  File "test_tipc/compare_results.py", line 140, in <module>
+    format(filename, gt_filename))
+ValueError: The results of python_infer_cpu_usemkldnn_False_threads_1_batchsize_1.log and the results of ./test_tipc/results/python_ppocr_det_mobile_results_fp32.txt are inconsistent!
+```
+
+
+## 3. 更多教程
+本文档为功能测试用，更丰富的训练预测使用教程请参考：
+[模型训练](https://github.com/PaddlePaddle/PaddleOCR/blob/dygraph/doc/doc_ch/training.md)
+[基于Python预测引擎推理](https://github.com/PaddlePaddle/PaddleOCR/blob/dygraph/doc/doc_ch/inference.md)
--- a/test_tipc/docs/ssh_termux_ls.png
+++ b/test_tipc/docs/ssh_termux_ls.png

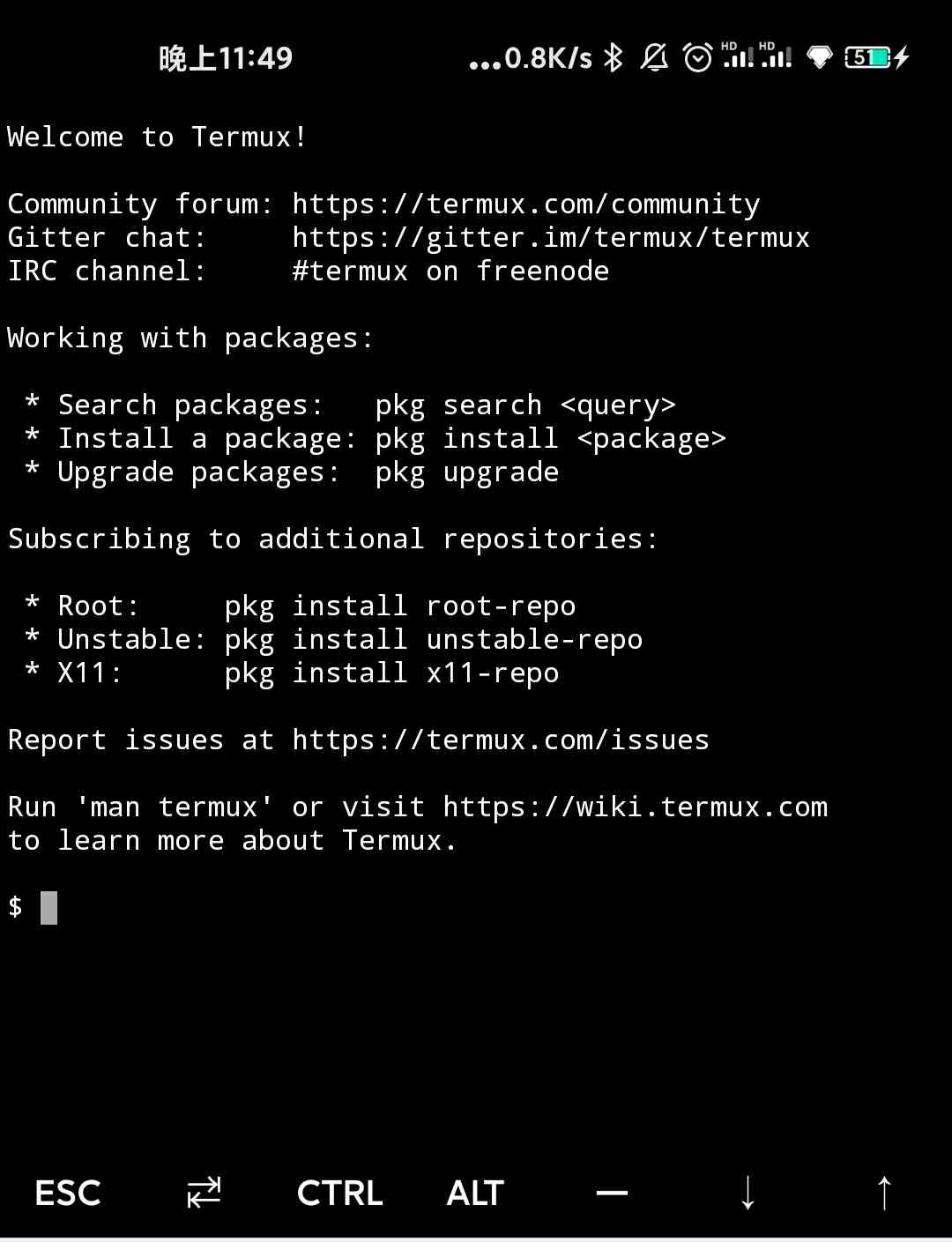

--- a/test_tipc/docs/termux.jpg
+++ b/test_tipc/docs/termux.jpg
--- a/test_tipc/docs/termux_for_android.md
+++ b/test_tipc/docs/termux_for_android.md
+# 安卓手机通过Termux连接电脑
+
+由于通过adb方式连接手机后，很多linux命令无法运行，自动化测试受阻，所以此处特此介绍另外一种通过Termux的连接方式，不仅可以运行大部分linux命令，方便开发者在手机上在线调试，甚至还可以多实现台机器同时连接手机。Termux不是真实的Linux环境，但是Termux可以安装真实的Linux，而且不会损失性能，与此同时，Termux不需要root。在配置Termux之前，请确保电脑已经安装adb工具，安装方式请参考[Lite端部署](https://github.com/PaddlePaddle/PaddleOCR/blob/develop/deploy/lite/readme.md) 。在运行以下命令后确保可以显示安卓设备信息。
+
+```
+adb devices
+```
+连接成功信息提示：
+```
+List of devices attached
+744be294    device
+```
+
+## 1.安卓手机安装termux app
+
+### 1.1 下载termux apk文件
+
+由于目前该app目前各大商城暂无，所以可以直接下载如下apk文件。
+
+打开电脑终端，执行以下命令：
+
+```
+wget http://10.12.121.133:8911/cuicheng01/fullchain/termux-v1.0.3.apk
+```
+
+### 1.2 安装termux到手机上
+
+在手机端的开发者模式下，允许USB调试，允许USB安装。在电脑终端，执行如下命令，将termux app安装到手机上：
+
+```
+adb install termux-v1.0.3.apk
+```
+
+此处需要手机端确认安装，点击确认。
+
+### 1.3 验证是否安装成功
+
+打开手机，检验termux是否安装成功，如果没有，重新执行1.2，如果有相应的app，点击进入，会有如下显示。
+
+<img src="termux.jpg" width="300" height = "300">
+
+接下来的配置环境需要在手机上此终端运行相关命令。
+
+## 2.手机端配置termux
+
+首先将手机联网，最好可以连接外网，部分的配置需要外网。打开Termux终端，执行以下命令安装基础件`proot`，并使用`termux-chroot`命令可以模拟 root 环境与标准的 Linux 目录结构。
+
+```
+pkg i -y proot
+termux-chroot
+```
+
+Termux 默认只能访问自身内部的数据，如果要访问手机中其它的数据，输入下面的命令后，手机弹出对请求权限的窗口，允许即可（方便对部分运行出的结果在手机端可视化）。
+
+```
+termux-setup-storage
+```
+
+### 2.1 配置SSH
+
+作为 Linux 终端或者服务器，必须有SSH。不管你是 SSH 连接到 Termux还是使用Termux去连其它主机，都需要先安装openssh。如果安装失败，请重复执行命令。
+
+```
+pkg i -y openssh
+```
+
+启动 SSH 服务端，默认端口号为8022
+
+```
+sshd
+```
+
+
+### 2.2 电脑通过SSH方式连接手机
+
+1.保证手机和电脑处于同一局域网下
+手机端分别输入以下命令获得ip地址和当前用户：
+
+```
+# 获取ip地址
+ifconfig
+
+# 获取当前用户
+whoami
+```
+
+如获取到的ip地址和当前用户分别是`172.24.162.117`和`u0_a374`。
+
+2.电脑端通过SSH连接手机
+
+```
+#默认端口号为8022
+ssh u0_a374@172.24.162.117 -p 8022
+```
+
+3.运行ls命令后，会有如下显示：
+
+```
+ls
+```
+
+<img src="ssh_termux_ls.png" width="800">
+
+
+### 2.3 通过scp传输数据
+
+1.在当前目录上新建test目录
+
+```
+mkdir test
+```
+
+2.测试scp功能
+
+将电脑中的某个文件拷贝到手机上：
+```
+scp -P 8022 test.txt u0_a374@172.24.162.117:/home/storage/test
+```
+
+3.手机端查看
+
+打开手机终端，在`/home/storage/test`下查看是否存在`test.txt`
+
+
+## 3. 更多教程
+
+本教程可以完成Termux基本配置，更多关于Termux的用法，请参考：[Termux高级终端安装使用配置教程](https://www.sqlsec.com/2018/05/termux.html)。
+
--- a/PTDN/docs/test.png
+++ b/PTDN/docs/test.png
--- a/PTDN/docs/test_inference_cpp.md
+++ b/PTDN/docs/test_inference_cpp.md
@@ -14,18 +14,46 @@ C++预测功能测试的主程序为`test_inference_cpp.sh`，可以测试基于
 | 量化模型 | CPU | 1/6 | - | int8 | 支持 |

 ## 2. 测试流程
+运行环境配置请参考[文档](./install.md)的内容配置TIPC的运行环境。
+
 ### 2.1 功能测试
-先运行`prepare.sh`准备数据和模型，然后运行`test_inference_cpp.sh`进行测试，最终在```PTDN/output```目录下生成`cpp_infer_*.log`后缀的日志文件。
+先运行`prepare.sh`准备数据和模型，然后运行`test_inference_cpp.sh`进行测试，最终在```test_tipc/output```目录下生成`cpp_infer_*.log`后缀的日志文件。

 ```shell
-bash PTDN/prepare.sh ./PTDN/configs/ppocr_det_mobile_params.txt "cpp_infer"
+bash test_tipc/prepare.sh ./test_tipc/configs/ch_ppocr_mobile_v2.0_det/model_linux_gpu_normal_normal_infer_cpp_linux_gpu_cpu.txt "cpp_infer"

 # 用法1:
-bash PTDN/test_inference_cpp.sh ./PTDN/configs/ppocr_det_mobile_params.txt
+bash test_tipc/test_inference_cpp.sh test_tipc/configs/ch_ppocr_mobile_v2.0_det/model_linux_gpu_normal_normal_infer_cpp_linux_gpu_cpu.txt
 # 用法2: 指定GPU卡预测，第三个传入参数为GPU卡号
-bash PTDN/test_inference_cpp.sh ./PTDN/configs/ppocr_det_mobile_params.txt '1'
+bash test_tipc/test_inference_cpp.sh test_tipc/configs/ch_ppocr_mobile_v2.0_det/model_linux_gpu_normal_normal_infer_cpp_linux_gpu_cpu.txt '1'
 ```

+运行预测指令后，在`test_tipc/output`文件夹下自动会保存运行日志，包括以下文件：
+
+```shell
+test_tipc/output/
+|- results_cpp.log    # 运行指令状态的日志
+|- cpp_infer_cpu_usemkldnn_False_threads_1_precision_fp32_batchsize_1.log  # CPU上不开启Mkldnn，线程数设置为1，测试batch_size=1条件下的预测运行日志
+|- cpp_infer_cpu_usemkldnn_False_threads_6_precision_fp32_batchsize_1.log  # CPU上不开启Mkldnn，线程数设置为6，测试batch_size=1条件下的预测运行日志
+|- cpp_infer_gpu_usetrt_False_precision_fp32_batchsize_1.log # GPU上不开启TensorRT，测试batch_size=1的fp32精度预测日志
+|- cpp_infer_gpu_usetrt_True_precision_fp16_batchsize_1.log  # GPU上开启TensorRT，测试batch_size=1的fp16精度预测日志
+......
+```
+其中results_cpp.log中包含了每条指令的运行状态，如果运行成功会输出：
+
+```
+Run successfully with command - ./deploy/cpp_infer/build/ppocr det --use_gpu=False --enable_mkldnn=False --cpu_threads=6 --det_model_dir=./inference/ch_ppocr_mobile_v2.0_det_infer/ --rec_batch_num=1 --image_dir=./inference/ch_det_data_50/all-sum-510/ --benchmar    k=True   > ./test_tipc/output/cpp_infer_cpu_usemkldnn_False_threads_6_precision_fp32_batchsize_1.log 2>&1 !
+Run successfully with command - ./deploy/cpp_infer/build/ppocr det --use_gpu=True --use_tensorrt=False --precision=fp32 --det_model_dir=./inference/ch_ppocr_mobile_v2.0_det_infer/ --rec_batch_num=1 --image_dir=./inference/ch_det_data_50/all-sum-510/ --benchmark    =True   > ./test_tipc/output/cpp_infer_gpu_usetrt_False_precision_fp32_batchsize_1.log 2>&1 !
+......
+```
+如果运行失败，会输出：
+```
+Run failed with command - ./deploy/cpp_infer/build/ppocr det --use_gpu=True --use_tensorrt=True --precision=fp32 --det_model_dir=./inference/ch_ppocr_mobile_v2.0_det_infer/ --rec_batch_num=1 --image_dir=./inference/ch_det_data_50/all-sum-510/ --benchmark=True       > ./test_tipc/output/cpp_infer_gpu_usetrt_True_precision_fp32_batchsize_1.log 2>&1 !
+Run failed with command - ./deploy/cpp_infer/build/ppocr det --use_gpu=True --use_tensorrt=True --precision=fp16 --det_model_dir=./inference/ch_ppocr_mobile_v2.0_det_infer/ --rec_batch_num=1 --image_dir=./inference/ch_det_data_50/all-sum-510/ --benchmark=True       > ./test_tipc/output/cpp_infer_gpu_usetrt_True_precision_fp16_batchsize_1.log 2>&1 !
+......
+```
+可以很方便的根据results_cpp.log中的内容判定哪一个指令运行错误。
+

 ### 2.2 精度测试

@@ -37,12 +65,12 @@ bash PTDN/test_inference_cpp.sh ./PTDN/configs/ppocr_det_mobile_params.txt '1'
 #### 使用方式
 运行命令：
 ```shell
-python3.7 PTDN/compare_results.py --gt_file=./PTDN/results/cpp_*.txt  --log_file=./PTDN/output/cpp_*.log --atol=1e-3 --rtol=1e-3
+python3.7 test_tipc/compare_results.py --gt_file=./test_tipc/results/cpp_*.txt  --log_file=./test_tipc/output/cpp_*.log --atol=1e-3 --rtol=1e-3
 ```

 参数介绍：
- gt_file： 指向事先保存好的预测结果路径，支持*.txt 结尾，会自动索引*.txt格式的文件，文件默认保存在PTDN/result/ 文件夹下
- log_file: 指向运行PTDN/test_inference_cpp.sh 脚本的infer模式保存的预测日志，预测日志中打印的有预测结果，比如：文本框，预测文本，类别等等，同样支持cpp_infer_*.log格式传入
+- gt_file： 指向事先保存好的预测结果路径，支持*.txt 结尾，会自动索引*.txt格式的文件，文件默认保存在test_tipc/result/ 文件夹下
+- log_file: 指向运行test_tipc/test_inference_cpp.sh 脚本的infer模式保存的预测日志，预测日志中打印的有预测结果，比如：文本框，预测文本，类别等等，同样支持cpp_infer_*.log格式传入
 - atol: 设置的绝对误差
 - rtol: 设置的相对误差


--- a/test_tipc/docs/test_lite_arm_cpp.md
+++ b/test_tipc/docs/test_lite_arm_cpp.md
+# Lite\_arm\_cpp预测功能测试
+
+Lite\_arm\_cpp预测功能测试的主程序为`test_lite_arm_cpp.sh`，可以在ARM上基于Lite预测库测试模型的C++推理功能。
+
+## 1. 测试结论汇总
+
+目前Lite端的样本间支持以方式的组合：
+
+**字段说明：**
+- 模型类型：包括正常模型（FP32）和量化模型（INT8）
+- batch-size：包括1和4
+- threads：包括1和4
+- predictor数量：包括单predictor预测和多predictor预测
+- 预测库来源：包括下载方式和编译方式
+- 测试硬件：ARM\_CPU/ARM\_GPU_OPENCL
+
+| 模型类型 | batch-size | threads | predictor数量 | 预测库来源 | 测试硬件 |
+|  :----:   |  :----:  | :----:  |  :----:  |  :----:  |  :----:  |
+| 正常模型/量化模型 | 1 | 1/4 |  单/多 | 下载方式 | ARM\_CPU/ARM\_GPU_OPENCL |
+
+
+## 2. 测试流程
+运行环境配置请参考[文档](./install.md)的内容配置TIPC的运行环境。
+
+### 2.1 功能测试
+
+先运行`prepare_lite_cpp.sh`，运行后会在当前路径下生成`test_lite.tar`，其中包含了测试数据、测试模型和用于预测的可执行文件。将`test_lite.tar`上传到被测试的手机上，在手机的终端解压该文件，进入`test_lite`目录中，然后运行`test_lite_arm_cpp.sh`进行测试，最终在`test_lite/output`目录下生成`lite_*.log`后缀的日志文件。
+
+#### 2.1.1 基于ARM\_CPU测试
+
+```shell
+
+# 数据和模型准备
+bash test_tipc/prepare_lite_cpp.sh ./test_tipc/configs/ppocr_det_mobile/model_linux_gpu_normal_normal_lite_cpp_arm_cpu.txt
+
+# 手机端测试:
+bash test_lite_arm_cpp.sh model_linux_gpu_normal_normal_lite_cpp_arm_cpu.txt
+
+```
+
+#### 2.1.2 基于ARM\_GPU\_OPENCL测试
+
+```shell
+
+# 数据和模型准备
+bash test_tipc/prepare_lite_cpp.sh ./test_tipc/configs/ppocr_det_mobile/model_linux_gpu_normal_normal_lite_cpp_arm_gpu_opencl.txt
+
+# 手机端测试:
+bash test_lite_arm_cpp.sh model_linux_gpu_normal_normal_lite_cpp_arm_gpu_opencl.txt
+
+```
+
+
+**注意**：
+
+1.由于运行该项目需要bash等命令，传统的adb方式不能很好的安装。所以此处推荐通在手机上开启虚拟终端的方式连接电脑，连接方式可以参考[安卓手机termux连接电脑](./termux_for_android.md)。
+
+2.如果测试文本检测和识别完整的pipeline，在执行`prepare_lite_cpp.sh`时，配置文件需替换为`test_tipc/configs/ppocr_system_mobile/model_linux_gpu_normal_normal_lite_cpp_arm_cpu.txt`。在手机端测试阶段，配置文件同样修改为该文件。
+
+### 2.2 运行结果
+
+各测试的运行情况会打印在 `./output/` 中：
+运行成功时会输出：
+
+```
+Run successfully with command - ./ocr_db_crnn det ch_PP-OCRv2_det_infer_opt.nb ARM_CPU FP32 1 1  ./test_data/icdar2015_lite/text_localization/ch4_test_images/ ./config.txt True > ./output/lite_ch_PP-OCRv2_det_infer_opt.nb_runtime_device_ARM_CPU_precision_FP32_batchsize_1_threads_1.log 2>&1!
+Run successfully with command xxx
+...
+```
+
+运行失败时会输出：
+
+```
+Run failed with command - ./ocr_db_crnn det ch_PP-OCRv2_det_infer_opt.nb ARM_CPU FP32 1 1  ./test_data/icdar2015_lite/text_localization/ch4_test_images/ ./config.txt True > ./output/lite_ch_PP-OCRv2_det_infer_opt.nb_runtime_device_ARM_CPU_precision_FP32_batchsize_1_threads_1.log 2>&1!
+Run failed with command xxx
+...
+```
+
+在./output/文件夹下，会存在如下日志，每一个日志都是不同配置下的log结果：
+
+<img src="lite_log.png" width="1000">
+
+在每一个log中，都会调用autolog打印如下信息：
+
+<img src="lite_auto_log.png" width="1000">
+
+
+
+## 3. 更多教程
+
+本文档为功能测试用，更详细的Lite端预测使用教程请参考：[Lite端部署](https://github.com/PaddlePaddle/PaddleOCR/blob/develop/deploy/lite/readme.md)。
--- a/test_tipc/docs/test_paddle2onnx.md
+++ b/test_tipc/docs/test_paddle2onnx.md
+# Paddle2onnx预测功能测试
+
+PaddleServing预测功能测试的主程序为`test_paddle2onnx.sh`，可以测试Paddle2ONNX的模型转化功能，并验证正确性。
+
+## 1. 测试结论汇总
+
+基于训练是否使用量化，进行本测试的模型可以分为`正常模型`和`量化模型`，这两类模型对应的Paddle2ONNX预测功能汇总如下：
+
+| 模型类型 |device |
+|  ----   |  ---- |
+| 正常模型 | GPU |
+| 正常模型 | CPU |
+| 量化模型 | GPU |
+| 量化模型 | CPU |
+
+## 2. 测试流程
+### 2.1 功能测试
+先运行`prepare.sh`准备数据和模型，然后运行`test_paddle2onnx.sh`进行测试，最终在```test_tipc/output```目录下生成`paddle2onnx_infer_*.log`后缀的日志文件。
+
+```shell
+bash test_tipc/prepare.sh ./test_tipc/configs/ppocr_det_mobile/model_linux_gpu_normal_normal_paddle2onnx_python_linux_cpu.txt "paddle2onnx_infer"
+
+# 用法:
+bash test_tipc/test_paddle2onnx.sh ./test_tipc/configs/ppocr_det_mobile/model_linux_gpu_normal_normal_paddle2onnx_python_linux_cpu.txt
+```
+
+#### 运行结果
+
+各测试的运行情况会打印在 `test_tipc/output/results_paddle2onnx.log` 中：
+运行成功时会输出：
+
+```
+Run successfully with command -  paddle2onnx  --model_dir=./inference/ch_ppocr_mobile_v2.0_det_infer/ --model_filename=inference.pdmodel --params_filename=inference.pdiparams --save_file=./inference/det_mobile_onnx/model.onnx --opset_version=10  --enable_onnx_checker=True!
+Run successfully with command - python test_tipc/onnx_inference/predict_det.py --use_gpu=False --image_dir=./inference/ch_det_data_50/all-sum-510/ --det_model_dir=./inference/det_mobile_onnx/model.onnx  2>&1 !
+```
+
+运行失败时会输出：
+
+```
+Run failed with command - paddle2onnx  --model_dir=./inference/ch_ppocr_mobile_v2.0_det_infer/ --model_filename=inference.pdmodel --params_filename=inference.pdiparams --save_file=./inference/det_mobile_onnx/model.onnx --opset_version=10  --enable_onnx_checker=True!
+...
+```
+
+
+## 3. 更多教程
+
+本文档为功能测试用，更详细的Paddle2onnx预测使用教程请参考：[Paddle2ONNX](https://github.com/PaddlePaddle/Paddle2ONNX)
--- a/PTDN/docs/test_serving.md
+++ b/PTDN/docs/test_serving.md
@@ -4,7 +4,7 @@ PaddleServing预测功能测试的主程序为`test_serving.sh`，可以测试

 ## 1. 测试结论汇总

-基于训练是否使用量化，进行本测试的模型可以分为`正常模型`和`量化模型`，这两类模型对应的C++预测功能汇总如下：
+基于训练是否使用量化，进行本测试的模型可以分为`正常模型`和`量化模型`，这两类模型对应的Serving预测功能汇总如下：

 | 模型类型 |device | batchsize | tensorrt | mkldnn | cpu多线程 |
 |  ----   |  ---- |   ----   |  :----:  |   :----:   |  :----:  |
@@ -14,19 +14,21 @@ PaddleServing预测功能测试的主程序为`test_serving.sh`，可以测试
 | 量化模型 | CPU | 1/6 | - | int8 | 支持 |

 ## 2. 测试流程
+运行环境配置请参考[文档](./install.md)的内容配置TIPC的运行环境。
+
 ### 2.1 功能测试
-先运行`prepare.sh`准备数据和模型，然后运行`test_serving.sh`进行测试，最终在```PTDN/output```目录下生成`serving_infer_*.log`后缀的日志文件。
+先运行`prepare.sh`准备数据和模型，然后运行`test_serving.sh`进行测试，最终在```test_tipc/output```目录下生成`serving_infer_*.log`后缀的日志文件。

 ```shell
-bash PTDN/prepare.sh ./PTDN/configs/ppocr_det_mobile_params.txt "serving_infer"
+bash test_tipc/prepare.sh ./test_tipc/configs/ppocr_det_mobile/model_linux_gpu_normal_normal_serving_python_linux_gpu_cpu.txt "serving_infer"

 # 用法:
-bash PTND/test_serving.sh ./PTDN/configs/ppocr_det_mobile_params.txt
+bash test_tipc/test_serving.sh ./test_tipc/configs/ppocr_det_mobile/model_linux_gpu_normal_normal_serving_python_linux_gpu_cpu.txt
 ```

 #### 运行结果

-各测试的运行情况会打印在 `PTDN/output/results_serving.log` 中：
+各测试的运行情况会打印在 `test_tipc/output/results_serving.log` 中：
 运行成功时会输出：

 ```
@@ -44,7 +46,7 @@ Run failed with command - xxxxx
 ...
 ```

-详细的预测结果会存在 PTDN/output/ 文件夹下，例如`server_infer_gpu_usetrt_True_precision_fp16_batchsize_1.log`中会返回检测框的坐标:
+详细的预测结果会存在 test_tipc/output/ 文件夹下，例如`server_infer_gpu_usetrt_True_precision_fp16_batchsize_1.log`中会返回检测框的坐标:

 ```
 {'err_no': 0, 'err_msg': '', 'key': ['dt_boxes'], 'value': ['[[[ 78. 642.]\n  [409. 640.]\n  [409. 657.]\n

--- a/PTDN/docs/test_train_inference_python.md
+++ b/PTDN/docs/test_train_inference_python.md
-# 基础训练预测功能测试
+# Linux端基础训练预测功能测试

-基础训练预测功能测试的主程序为`test_train_inference_python.sh`，可以测试基于Python的模型训练、评估、推理等基本功能，包括裁剪、量化、蒸馏。
+Linux端基础训练预测功能测试的主程序为`test_train_inference_python.sh`，可以测试基于Python的模型训练、评估、推理等基本功能，包括裁剪、量化、蒸馏。
+
+- Mac端基础训练预测功能测试参考[链接](./mac_test_train_inference_python.md)
+- Windows端基础训练预测功能测试参考[链接](./win_test_train_inference_python.md)

 ## 1. 测试结论汇总

@@ -22,12 +25,15 @@
 | 模型类型 |device | batchsize | tensorrt | mkldnn | cpu多线程 |
 |  ----   |  ---- |   ----   |  :----:  |   :----:   |  :----:  |
 | 正常模型 | GPU | 1/6 | fp32/fp16 | - | - |
-| 正常模型 | CPU | 1/6 | - | fp32 | 支持 |
+| 正常模型 | CPU | 1/6 | - | fp32/fp16 | 支持 |
 | 量化模型 | GPU | 1/6 | int8 | - | - |
 | 量化模型 | CPU | 1/6 | - | int8 | 支持 |


 ## 2. 测试流程
+
+运行环境配置请参考[文档](./install.md)的内容配置TIPC的运行环境。
+
 ### 2.1 安装依赖
 - 安装PaddlePaddle >= 2.0
 - 安装PaddleOCR依赖
@@ -43,46 +49,77 @@
    pip3 install ./dist/auto_log-1.0.0-py3-none-any.whl
    cd ../
    ```
+- 安装PaddleSlim (可选)
+   ```
+   # 如果要测试量化、裁剪等功能，需要安装PaddleSlim
+   pip3 install paddleslim
+   ```


 ### 2.2 功能测试
-先运行`prepare.sh`准备数据和模型，然后运行`test_train_inference_python.sh`进行测试，最终在```PTDN/output```目录下生成`python_infer_*.log`格式的日志文件。
+先运行`prepare.sh`准备数据和模型，然后运行`test_train_inference_python.sh`进行测试，最终在```test_tipc/output```目录下生成`python_infer_*.log`格式的日志文件。


 `test_train_inference_python.sh`包含5种运行模式，每种模式的运行数据不同，分别用于测试速度和精度，分别是：

- 模式1：lite_train_infer，使用少量数据训练，用于快速验证训练到预测的走通流程，不验证精度和速度；
+- 模式1：lite_train_lite_infer，使用少量数据训练，用于快速验证训练到预测的走通流程，不验证精度和速度；
 ```shell
-bash PTDN/prepare.sh ./PTDN/configs/ppocr_det_mobile_params.txt 'lite_train_infer'
-bash PTDN/test_train_inference_python.sh ./PTDN/configs/ppocr_det_mobile_params.txt 'lite_train_infer'
+bash test_tipc/prepare.sh ./test_tipc/configs/ch_ppocr_mobile_v2.0_det/train_infer_python.txt 'lite_train_lite_infer'
+bash test_tipc/test_train_inference_python.sh ./test_tipc/configs/ch_ppocr_mobile_v2.0_det/train_infer_python.txt 'lite_train_lite_infer'
 ```

- 模式2：whole_infer，使用少量数据训练，一定量数据预测，用于验证训练后的模型执行预测，预测速度是否合理；
+- 模式2：lite_train_whole_infer，使用少量数据训练，一定量数据预测，用于验证训练后的模型执行预测，预测速度是否合理；
 ```shell
-bash PTDN/prepare.sh ./PTDN/configs/ppocr_det_mobile_params.txt 'whole_infer'
-bash PTDN/test_train_inference_python.sh ./PTDN/configs/ppocr_det_mobile_params.txt 'whole_infer'
+bash test_tipc/prepare.sh ./test_tipc/configs/ch_ppocr_mobile_v2.0_det/train_infer_python.txt  'lite_train_whole_infer'
+bash test_tipc/test_train_inference_python.sh ../test_tipc/configs/ch_ppocr_mobile_v2.0_det/train_infer_python.txt 'lite_train_whole_infer'
 ```

- 模式3：infer，不训练，全量数据预测，走通开源模型评估、动转静，检查inference model预测时间和精度;
+- 模式3：whole_infer，不训练，全量数据预测，走通开源模型评估、动转静，检查inference model预测时间和精度;
 ```shell
-bash PTDN/prepare.sh ./PTDN/configs/ppocr_det_mobile_params.txt 'infer'
+bash test_tipc/prepare.sh ./test_tipc/configs/ch_ppocr_mobile_v2.0_det/train_infer_python.txt 'whole_infer'
 # 用法1:
-bash PTDN/test_train_inference_python.sh ./PTDN/configs/ppocr_det_mobile_params.txt 'infer'
+bash test_tipc/test_train_inference_python.sh ../test_tipc/configs/ch_ppocr_mobile_v2.0_det/train_infer_python.txt 'whole_infer'
 # 用法2: 指定GPU卡预测，第三个传入参数为GPU卡号
-bash PTDN/test_train_inference_python.sh ./PTDN/configs/ppocr_det_mobile_params.txt 'infer' '1'
+bash test_tipc/test_train_inference_python.sh ./test_tipc/configs/ch_ppocr_mobile_v2.0_det/train_infer_python.txt 'whole_infer' '1'
 ```

- 模式4：whole_train_infer，CE： 全量数据训练，全量数据预测，验证模型训练精度，预测精度，预测速度；
+- 模式4：whole_train_whole_infer，CE： 全量数据训练，全量数据预测，验证模型训练精度，预测精度，预测速度；
 ```shell
-bash PTDN/prepare.sh ./PTDN/configs/ppocr_det_mobile_params.txt 'whole_train_infer'
-bash PTDN/test_train_inference_python.sh ./PTDN/configs/ppocr_det_mobile_params.txt 'whole_train_infer'
+bash test_tipc/prepare.sh ./test_tipc/configs/ch_ppocr_mobile_v2.0_det/train_infer_python.txt 'whole_train_whole_infer'
+bash test_tipc/test_train_inference_python.sh ./test_tipc/configs/ch_ppocr_mobile_v2.0_det/train_infer_python.txt 'whole_train_whole_infer'
 ```

- 模式5：klquant_infer，测试离线量化；
+- 模式5：klquant_whole_infer，测试离线量化；
 ```shell
-bash PTDN/prepare.sh ./PTDN/configs/ppocr_det_mobile_params.txt 'klquant_infer'
-bash PTDN/test_train_inference_python.sh PTDN/configs/ppocr_det_mobile_params.txt  'klquant_infer'
+bash test_tipc/prepare.sh ./test_tipc/configs/ch_ppocr_mobile_v2.0_det_KL/model_linux_gpu_normal_normal_infer_python_linux_gpu_cpu.txt  'klquant_whole_infer'
+bash test_tipc/test_train_inference_python.sh ./test_tipc/configs/ch_ppocr_mobile_v2.0_det_KL/model_linux_gpu_normal_normal_infer_python_linux_gpu_cpu.txt  'klquant_whole_infer'
+```
+
+运行相应指令后，在`test_tipc/output`文件夹下自动会保存运行日志。如'lite_train_lite_infer'模式下，会运行训练+inference的链条，因此，在`test_tipc/output`文件夹有以下文件：
+```
+test_tipc/output/
+|- results_python.log    # 运行指令状态的日志
+|- norm_train_gpus_0_autocast_null/  # GPU 0号卡上正常训练的训练日志和模型保存文件夹
+|- pact_train_gpus_0_autocast_null/  # GPU 0号卡上量化训练的训练日志和模型保存文件夹
+......
+|- python_infer_cpu_usemkldnn_True_threads_1_batchsize_1.log  # CPU上开启Mkldnn线程数设置为1，测试batch_size=1条件下的预测运行日志
+|- python_infer_gpu_usetrt_True_precision_fp16_batchsize_1.log # GPU上开启TensorRT，测试batch_size=1的半精度预测日志
+......
+```
+
+其中`results_python.log`中包含了每条指令的运行状态，如果运行成功会输出：
+```
+Run successfully with command - python3.7 tools/train.py -c tests/configs/det_mv3_db.yml -o Global.pretrained_model=./pretrain_models/MobileNetV3_large_x0_5_pretrained Global.use_gpu=True  Global.save_model_dir=./tests/output/norm_train_gpus_0_autocast_null Global.epoch_num=1     Train.loader.batch_size_per_card=2   !
+Run successfully with command - python3.7 tools/export_model.py -c tests/configs/det_mv3_db.yml -o  Global.pretrained_model=./tests/output/norm_train_gpus_0_autocast_null/latest Global.save_inference_dir=./tests/output/norm_train_gpus_0_autocast_null!
+......
+```
+如果运行失败，会输出：
+```
+Run failed with command - python3.7 tools/train.py -c tests/configs/det_mv3_db.yml -o Global.pretrained_model=./pretrain_models/MobileNetV3_large_x0_5_pretrained Global.use_gpu=True  Global.save_model_dir=./tests/output/norm_train_gpus_0_autocast_null Global.epoch_num=1     Train.loader.batch_size_per_card=2   !
+Run failed with command - python3.7 tools/export_model.py -c tests/configs/det_mv3_db.yml -o  Global.pretrained_model=./tests/output/norm_train_gpus_0_autocast_null/latest Global.save_inference_dir=./tests/output/norm_train_gpus_0_autocast_null!
+......
 ```
+可以很方便的根据`results_python.log`中的内容判定哪一个指令运行错误。


 ### 2.3 精度测试
@@ -95,12 +132,12 @@ bash PTDN/test_train_inference_python.sh PTDN/configs/ppocr_det_mobile_params.tx
 #### 使用方式
 运行命令：
 ```shell
-python3.7 PTDN/compare_results.py --gt_file=./PTDN/results/python_*.txt  --log_file=./PTDN/output/python_*.log --atol=1e-3 --rtol=1e-3
+python3.7 test_tipc/compare_results.py --gt_file=./test_tipc/results/python_*.txt  --log_file=./test_tipc/output/python_*.log --atol=1e-3 --rtol=1e-3
 ```

 参数介绍：
- gt_file： 指向事先保存好的预测结果路径，支持*.txt 结尾，会自动索引*.txt格式的文件，文件默认保存在PTDN/result/ 文件夹下
- log_file: 指向运行PTDN/test_train_inference_python.sh 脚本的infer模式保存的预测日志，预测日志中打印的有预测结果，比如：文本框，预测文本，类别等等，同样支持python_infer_*.log格式传入
+- gt_file： 指向事先保存好的预测结果路径，支持*.txt 结尾，会自动索引*.txt格式的文件，文件默认保存在test_tipc/result/ 文件夹下
+- log_file: 指向运行test_tipc/test_train_inference_python.sh 脚本的infer模式保存的预测日志，预测日志中打印的有预测结果，比如：文本框，预测文本，类别等等，同样支持python_infer_*.log格式传入
 - atol: 设置的绝对误差
 - rtol: 设置的相对误差


--- a/test_tipc/docs/win_test_train_inference_python.md
+++ b/test_tipc/docs/win_test_train_inference_python.md
+# Windows端基础训练预测功能测试
+
+Windows端基础训练预测功能测试的主程序为`test_train_inference_python.sh`，可以测试基于Python的模型训练、评估、推理等基本功能，包括裁剪、量化、蒸馏。
+
+## 1. 测试结论汇总
+
+- 训练相关：
+
+| 算法名称 | 模型名称 | 单机单卡 | 单机多卡 | 多机多卡 | 模型压缩（单机多卡） |
+|  :----  |   :----  |    :----  |  :----   |  :----   |  :----   |
+|  DB  | ch_ppocr_mobile_v2.0_det| 正常训练 <br> 混合精度 | - | - | 正常训练：FPGM裁剪、PACT量化 <br> 离线量化（无需训练） |
+
+
+- 预测相关：基于训练是否使用量化，可以将训练产出的模型可以分为`正常模型`和`量化模型`，这两类模型对应的预测功能汇总如下：
+
+| 模型类型 |device | batchsize | tensorrt | mkldnn | cpu多线程 |
+|  ----   |  ---- |   ----   |  :----:  |   :----:   |  :----:  |
+| 正常模型 | GPU | 1/6 | fp32/fp16 | - | - |
+| 正常模型 | CPU | 1/6 | - | fp32/fp16 | 支持 |
+| 量化模型 | GPU | 1/6 | int8 | - | - |
+| 量化模型 | CPU | 1/6 | - | int8 | 支持 |
+
+
+## 2. 测试流程
+
+运行环境配置请参考[文档](./install.md)的内容配置TIPC的运行环境。
+
+另外，由于Windows上和linux的路径管理方式不同，可以在win上安装gitbash终端，在gitbash中执行指令的方式和在linux端执行指令方式相同，更方便tipc测试。gitbash[下载链接](https://git-scm.com/download/win)。
+
+
+### 2.1 安装依赖
+- 安装PaddlePaddle >= 2.0
+- 安装PaddleOCR依赖
+    ```
+    pip install  -r ../requirements.txt
+    ```
+- 安装autolog（规范化日志输出工具）
+    ```
+    git clone https://github.com/LDOUBLEV/AutoLog
+    cd AutoLog
+    pip  install -r requirements.txt
+    python setup.py bdist_wheel
+    pip  install ./dist/auto_log-1.0.0-py3-none-any.whl
+    cd ../
+    ```
+- 安装PaddleSlim (可选)
+   ```
+   # 如果要测试量化、裁剪等功能，需要安装PaddleSlim
+   pip install paddleslim
+   ```
+
+
+### 2.2 功能测试
+先运行`prepare.sh`准备数据和模型，然后运行`test_train_inference_python.sh`进行测试，最终在```test_tipc/output```目录下生成`python_infer_*.log`格式的日志文件。
+
+
+`test_train_inference_python.sh`包含5种运行模式，每种模式的运行数据不同，分别用于测试速度和精度，分别是：
+
+- 模式1：lite_train_lite_infer，使用少量数据训练，用于快速验证训练到预测的走通流程，不验证精度和速度；
+```shell
+bash test_tipc/prepare.sh ./test_tipc/configs/ch_ppocr_mobile_v2.0_det/train_windows_gpu_normal_normal_infer_python_windows_cpu_gpu.txt  'lite_train_lite_infer'
+bash test_tipc/test_train_inference_python.sh ./test_tipc/configs/ch_ppocr_mobile_v2.0_det/train_windows_gpu_normal_normal_infer_python_windows_cpu_gpu.txt  'lite_train_lite_infer'
+```
+
+- 模式2：lite_train_whole_infer，使用少量数据训练，一定量数据预测，用于验证训练后的模型执行预测，预测速度是否合理；
+```shell
+bash test_tipc/prepare.sh ./test_tipc/configs/ch_ppocr_mobile_v2.0_det/train_windows_gpu_normal_normal_infer_python_windows_cpu_gpu.txt  'lite_train_whole_infer'
+bash test_tipc/test_train_inference_python.sh ./test_tipc/configs/ch_ppocr_mobile_v2.0_det/train_windows_gpu_normal_normal_infer_python_windows_cpu_gpu.txt  'lite_train_whole_infer'
+```
+
+- 模式3：whole_infer，不训练，全量数据预测，走通开源模型评估、动转静，检查inference model预测时间和精度;
+```shell
+bash test_tipc/prepare.sh ./test_tipc/configs/ch_ppocr_mobile_v2.0_det/train_windows_gpu_normal_normal_infer_python_windows_cpu_gpu.txt  'whole_infer'
+# 用法1:
+bash test_tipc/test_train_inference_python.sh ./test_tipc/configs/ch_ppocr_mobile_v2.0_det/train_windows_gpu_normal_normal_infer_python_windows_cpu_gpu.txt  'whole_infer'
+# 用法2: 指定GPU卡预测，第三个传入参数为GPU卡号
+bash test_tipc/test_train_inference_python.sh ./test_tipc/configs/ch_ppocr_mobile_v2.0_det/train_windows_gpu_normal_normal_infer_python_windows_cpu_gpu.txt  'whole_infer' '1'
+```
+
+- 模式4：whole_train_whole_infer，CE： 全量数据训练，全量数据预测，验证模型训练精度，预测精度，预测速度；
+```shell
+bash test_tipc/prepare.sh ./test_tipc/configs/ch_ppocr_mobile_v2.0_det/train_windows_gpu_normal_normal_infer_python_windows_cpu_gpu.txt  'whole_train_whole_infer'
+bash test_tipc/test_train_inference_python.sh ./test_tipc/configs/ch_ppocr_mobile_v2.0_det/train_windows_gpu_normal_normal_infer_python_windows_cpu_gpu.txt  'whole_train_whole_infer'
+```
+
+- 模式5：klquant_whole_infer，测试离线量化；
+```shell
+bash test_tipc/prepare.sh ./test_tipc/configs/ch_ppocr_mobile_v2.0_det_KL/model_linux_gpu_normal_normal_infer_python_windows_gpu_cpu.txt  'klquant_whole_infer'
+bash test_tipc/test_train_inference_python.sh ./test_tipc/configs/ch_ppocr_mobile_v2.0_det_KL/model_linux_gpu_normal_normal_infer_python_windows_gpu_cpu.txt  'klquant_whole_infer'
+```
+
+
+运行相应指令后，在`test_tipc/output`文件夹下自动会保存运行日志。如'lite_train_lite_infer'模式下，会运行训练+inference的链条，因此，在`test_tipc/output`文件夹有以下文件：
+```
+test_tipc/output/
+|- results_python.log    # 运行指令状态的日志
+|- norm_train_gpus_0_autocast_null/  # GPU 0号卡上正常训练的训练日志和模型保存文件夹
+|- pact_train_gpus_0_autocast_null/  # GPU 0号卡上量化训练的训练日志和模型保存文件夹
+......
+|- python_infer_cpu_usemkldnn_True_threads_1_batchsize_1.log  # CPU上开启Mkldnn线程数设置为1，测试batch_size=1条件下的预测运行日志
+|- python_infer_gpu_usetrt_True_precision_fp16_batchsize_1.log # GPU上开启TensorRT，测试batch_size=1的半精度预测日志
+......
+```
+
+其中`results_python.log`中包含了每条指令的运行状态，如果运行成功会输出：
+```
+Run successfully with command - python3.7 tools/train.py -c tests/configs/det_mv3_db.yml -o Global.pretrained_model=./pretrain_models/MobileNetV3_large_x0_5_pretrained Global.use_gpu=True  Global.save_model_dir=./tests/output/norm_train_gpus_0_autocast_null Global.epoch_num=1     Train.loader.batch_size_per_card=2   !
+Run successfully with command - python3.7 tools/export_model.py -c tests/configs/det_mv3_db.yml -o  Global.pretrained_model=./tests/output/norm_train_gpus_0_autocast_null/latest Global.save_inference_dir=./tests/output/norm_train_gpus_0_autocast_null!
+......
+```
+如果运行失败，会输出：
+```
+Run failed with command - python3.7 tools/train.py -c tests/configs/det_mv3_db.yml -o Global.pretrained_model=./pretrain_models/MobileNetV3_large_x0_5_pretrained Global.use_gpu=True  Global.save_model_dir=./tests/output/norm_train_gpus_0_autocast_null Global.epoch_num=1     Train.loader.batch_size_per_card=2   !
+Run failed with command - python3.7 tools/export_model.py -c tests/configs/det_mv3_db.yml -o  Global.pretrained_model=./tests/output/norm_train_gpus_0_autocast_null/latest Global.save_inference_dir=./tests/output/norm_train_gpus_0_autocast_null!
+......
+```
+可以很方便的根据`results_python.log`中的内容判定哪一个指令运行错误。
+
+
+### 2.3 精度测试
+
+使用compare_results.py脚本比较模型预测的结果是否符合预期，主要步骤包括：
+- 提取日志中的预测坐标；
+- 从本地文件中提取保存好的坐标结果；
+- 比较上述两个结果是否符合精度预期，误差大于设置阈值时会报错。
+
+#### 使用方式
+运行命令：
+```shell
+python test_tipc/compare_results.py --gt_file=./test_tipc/results/python_*.txt  --log_file=./test_tipc/output/python_*.log --atol=1e-3 --rtol=1e-3
+```
+
+参数介绍：
+- gt_file： 指向事先保存好的预测结果路径，支持*.txt 结尾，会自动索引*.txt格式的文件，文件默认保存在test_tipc/result/ 文件夹下
+- log_file: 指向运行test_tipc/test_train_inference_python.sh 脚本的infer模式保存的预测日志，预测日志中打印的有预测结果，比如：文本框，预测文本，类别等等，同样支持python_infer_*.log格式传入
+- atol: 设置的绝对误差
+- rtol: 设置的相对误差
+
+#### 运行结果
+
+正常运行效果如下：
+```
+Assert allclose passed! The results of python_infer_cpu_usemkldnn_False_threads_1_batchsize_1.log and ./test_tipc/results/python_ppocr_det_mobile_results_fp32.txt are consistent!
+```
+
+出现不一致结果时的运行输出：
+```
+......
+Traceback (most recent call last):
+  File "test_tipc/compare_results.py", line 140, in <module>
+    format(filename, gt_filename))
+ValueError: The results of python_infer_cpu_usemkldnn_False_threads_1_batchsize_1.log and the results of ./test_tipc/results/python_ppocr_det_mobile_results_fp32.txt are inconsistent!
+```
+
+
+## 3. 更多教程
+本文档为功能测试用，更丰富的训练预测使用教程请参考：
+[模型训练](https://github.com/PaddlePaddle/PaddleOCR/blob/dygraph/doc/doc_ch/training.md)
+[基于Python预测引擎推理](https://github.com/PaddlePaddle/PaddleOCR/blob/dygraph/doc/doc_ch/inference.md)
--- a/PTDN/prepare.sh
+++ b/PTDN/prepare.sh
 #!/bin/bash
+source test_tipc/common_func.sh
+
 FILENAME=$1

-# MODE be one of ['lite_train_infer' 'whole_infer' 'whole_train_infer',  'infer',
-#                 'cpp_infer', 'serving_infer', 'klquant_infer']
+# MODE be one of ['lite_train_lite_infer' 'lite_train_whole_infer' 'whole_train_whole_infer',
+#                 'whole_infer', 'klquant_whole_infer',
+#                 'cpp_infer', 'serving_infer']

 MODE=$2

@@ -11,114 +14,127 @@ dataline=$(cat ${FILENAME})
 # parser params
 IFS=$'\n'
 lines=(${dataline})
-function func_parser_key(){
-    strs=$1
-    IFS=":"
-    array=(${strs})
-    tmp=${array[0]}
-    echo ${tmp}
-}
-function func_parser_value(){
-    strs=$1
-    IFS=":"
-    array=(${strs})
-    tmp=${array[1]}
-    echo ${tmp}
-}
-IFS=$'\n'
+
 # The training params
 model_name=$(func_parser_value "${lines[1]}")

 trainer_list=$(func_parser_value "${lines[14]}")

-# MODE be one of ['lite_train_infer' 'whole_infer' 'whole_train_infer']
-MODE=$2

-if [ ${MODE} = "lite_train_infer" ];then
+if [ ${MODE} = "lite_train_lite_infer" ];then
    # pretrain lite train data
-    wget -nc -P  ./pretrain_models/ https://paddle-imagenet-models-name.bj.bcebos.com/dygraph/MobileNetV3_large_x0_5_pretrained.pdparams
-    wget -nc -P ./pretrain_models/  https://paddleocr.bj.bcebos.com/dygraph_v2.0/en/det_mv3_db_v2.0_train.tar
+    wget -nc -P  ./pretrain_models/ https://paddle-imagenet-models-name.bj.bcebos.com/dygraph/MobileNetV3_large_x0_5_pretrained.pdparams  --no-check-certificate
+    wget -nc -P ./pretrain_models/  https://paddleocr.bj.bcebos.com/dygraph_v2.0/en/det_mv3_db_v2.0_train.tar  --no-check-certificate
+    if [ ${model_name} == "PPOCRv2_ocr_det" ]; then
+        wget -nc -P ./pretrain_models/ https://paddleocr.bj.bcebos.com/PP-OCRv2/chinese/ch_PP-OCRv2_det_distill_train.tar --no-check-certificate
+        cd ./pretrain_models/ && tar xf ch_PP-OCRv2_det_distill_train.tar && cd ../
+    fi
    cd ./pretrain_models/ && tar xf det_mv3_db_v2.0_train.tar && cd ../
    rm -rf ./train_data/icdar2015
    rm -rf ./train_data/ic15_data
-    wget -nc -P ./train_data/ https://paddleocr.bj.bcebos.com/dygraph_v2.0/test/icdar2015_lite.tar
-    wget -nc -P ./train_data/ https://paddleocr.bj.bcebos.com/dygraph_v2.0/test/ic15_data.tar # todo change to bcebos
-    wget -nc  -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/test/rec_inference.tar
-    wget -nc -P ./deploy/slim/prune https://paddleocr.bj.bcebos.com/dygraph_v2.0/test/sen.pickle
+    wget -nc -P ./train_data/ https://paddleocr.bj.bcebos.com/dygraph_v2.0/test/icdar2015_lite.tar --no-check-certificate
+    wget -nc -P ./train_data/ https://paddleocr.bj.bcebos.com/dygraph_v2.0/test/ic15_data.tar --no-check-certificate
+    wget -nc  -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/test/rec_inference.tar --no-check-certificate
+    wget -nc -P ./deploy/slim/prune https://paddleocr.bj.bcebos.com/dygraph_v2.0/test/sen.pickle --no-check-certificate

    cd ./train_data/ && tar xf icdar2015_lite.tar && tar xf ic15_data.tar
    ln -s ./icdar2015_lite ./icdar2015
    cd ../
    cd ./inference && tar xf rec_inference.tar && cd ../
-elif [ ${MODE} = "whole_train_infer" ];then
-    wget -nc -P  ./pretrain_models/ https://paddle-imagenet-models-name.bj.bcebos.com/dygraph/MobileNetV3_large_x0_5_pretrained.pdparams
+elif [ ${MODE} = "whole_train_whole_infer" ];then
+    wget -nc -P  ./pretrain_models/ https://paddle-imagenet-models-name.bj.bcebos.com/dygraph/MobileNetV3_large_x0_5_pretrained.pdparams --no-check-certificate
    rm -rf ./train_data/icdar2015
    rm -rf ./train_data/ic15_data
-    wget -nc -P ./train_data/ https://paddleocr.bj.bcebos.com/dygraph_v2.0/test/icdar2015.tar
-    wget -nc -P ./train_data/ https://paddleocr.bj.bcebos.com/dygraph_v2.0/test/ic15_data.tar
+    wget -nc -P ./train_data/ https://paddleocr.bj.bcebos.com/dygraph_v2.0/test/icdar2015.tar --no-check-certificate
+    wget -nc -P ./train_data/ https://paddleocr.bj.bcebos.com/dygraph_v2.0/test/ic15_data.tar --no-check-certificate
    cd ./train_data/ && tar xf icdar2015.tar && tar xf ic15_data.tar && cd ../
-elif [ ${MODE} = "whole_infer" ];then
-    wget -nc -P  ./pretrain_models/ https://paddle-imagenet-models-name.bj.bcebos.com/dygraph/MobileNetV3_large_x0_5_pretrained.pdparams
+    if [ ${model_name} == "PPOCRv2_ocr_det" ]; then
+        wget -nc -P ./pretrain_models/ https://paddleocr.bj.bcebos.com/PP-OCRv2/chinese/ch_PP-OCRv2_det_distill_train.tar --no-check-certificate
+        cd ./pretrain_models/ && tar xf ch_PP-OCRv2_det_distill_train.tar && cd ../
+    fi
+elif [ ${MODE} = "lite_train_whole_infer" ];then
+    wget -nc -P  ./pretrain_models/ https://paddle-imagenet-models-name.bj.bcebos.com/dygraph/MobileNetV3_large_x0_5_pretrained.pdparams --no-check-certificate
    rm -rf ./train_data/icdar2015
    rm -rf ./train_data/ic15_data
-    wget -nc -P ./train_data/ https://paddleocr.bj.bcebos.com/dygraph_v2.0/test/icdar2015_infer.tar
-    wget -nc -P ./train_data/ https://paddleocr.bj.bcebos.com/dygraph_v2.0/test/ic15_data.tar
+    wget -nc -P ./train_data/ https://paddleocr.bj.bcebos.com/dygraph_v2.0/test/icdar2015_infer.tar --no-check-certificate
+    wget -nc -P ./train_data/ https://paddleocr.bj.bcebos.com/dygraph_v2.0/test/ic15_data.tar --no-check-certificate
    cd ./train_data/ && tar xf icdar2015_infer.tar && tar xf ic15_data.tar
    ln -s ./icdar2015_infer ./icdar2015
    cd ../
-elif [ ${MODE} = "infer" ];then
+    if [ ${model_name} == "PPOCRv2_ocr_det" ]; then
+        wget -nc -P ./pretrain_models/ https://paddleocr.bj.bcebos.com/PP-OCRv2/chinese/ch_PP-OCRv2_det_distill_train.tar --no-check-certificate
+        cd ./pretrain_models/ && tar xf ch_PP-OCRv2_det_distill_train.tar && cd ../
+    fi
+elif [ ${MODE} = "whole_infer" ];then
    if [ ${model_name} = "ocr_det" ]; then
        eval_model_name="ch_ppocr_mobile_v2.0_det_train"
        rm -rf ./train_data/icdar2015
-        wget -nc -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/test/ch_det_data_50.tar
-        wget -nc  -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_mobile_v2.0_det_train.tar
-        cd ./inference && tar xf ${eval_model_name}.tar && tar xf ch_det_data_50.tar && cd ../
+        wget -nc -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/test/ch_det_data_50.tar --no-check-certificate
+        wget -nc  -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_mobile_v2.0_det_train.tar --no-check-certificate
+        wget -nc  -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_mobile_v2.0_det_infer.tar --no-check-certificate
+        cd ./inference && tar xf ${eval_model_name}.tar && tar xf ch_det_data_50.tar && tar xf ch_ppocr_mobile_v2.0_det_infer.tar && cd ../
    elif [ ${model_name} = "ocr_server_det" ]; then
-        wget -nc -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_server_v2.0_det_train.tar
-        wget -nc -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/test/ch_det_data_50.tar
+        wget -nc -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_server_v2.0_det_train.tar --no-check-certificate
+        wget -nc -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/test/ch_det_data_50.tar  --no-check-certificate
        cd ./inference && tar xf ch_ppocr_server_v2.0_det_train.tar && tar xf ch_det_data_50.tar && cd ../
    elif  [ ${model_name} = "ocr_system_mobile" ]; then
-        wget -nc  -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_mobile_v2.0_det_infer.tar
-        wget -nc -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/test/ch_det_data_50.tar
-        wget -nc  -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_mobile_v2.0_rec_infer.tar
+        wget -nc  -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_mobile_v2.0_det_infer.tar --no-check-certificate
+        wget -nc -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/test/ch_det_data_50.tar --no-check-certificate
+        wget -nc  -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_mobile_v2.0_rec_infer.tar --no-check-certificate
        cd ./inference && tar xf ch_ppocr_mobile_v2.0_det_infer.tar && tar xf ch_ppocr_mobile_v2.0_rec_infer.tar && tar xf ch_det_data_50.tar && cd ../
    elif  [ ${model_name} = "ocr_system_server" ]; then
-        wget -nc  -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_server_v2.0_det_infer.tar
-        wget -nc -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/test/ch_det_data_50.tar
-        wget -nc  -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_server_v2.0_rec_infer.tar
+        wget -nc  -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_server_v2.0_det_infer.tar --no-check-certificate
+        wget -nc -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/test/ch_det_data_50.tar --no-check-certificate
+        wget -nc  -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_server_v2.0_rec_infer.tar --no-check-certificate
        cd ./inference && tar xf ch_ppocr_server_v2.0_det_infer.tar && tar xf ch_ppocr_server_v2.0_rec_infer.tar && tar xf ch_det_data_50.tar && cd ../
    elif [ ${model_name} = "ocr_rec" ]; then
        rm -rf ./train_data/ic15_data
        eval_model_name="ch_ppocr_mobile_v2.0_rec_infer"
-        wget -nc -P ./inference/ https://paddleocr.bj.bcebos.com/dygraph_v2.0/test/rec_inference.tar
-        wget -nc  -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_mobile_v2.0_rec_infer.tar
+        wget -nc -P ./inference/ https://paddleocr.bj.bcebos.com/dygraph_v2.0/test/rec_inference.tar --no-check-certificate
+        wget -nc  -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_mobile_v2.0_rec_infer.tar --no-check-certificate
        cd ./inference && tar xf ${eval_model_name}.tar && tar xf rec_inference.tar && cd ../
    elif [ ${model_name} = "ocr_server_rec" ]; then
        rm -rf ./train_data/ic15_data
        eval_model_name="ch_ppocr_server_v2.0_rec_infer"
-        wget -nc -P ./inference/ https://paddleocr.bj.bcebos.com/dygraph_v2.0/test/rec_inference.tar
-        wget -nc  -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_server_v2.0_rec_infer.tar
+        wget -nc -P ./inference/ https://paddleocr.bj.bcebos.com/dygraph_v2.0/test/rec_inference.tar --no-check-certificate
+        wget -nc  -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_server_v2.0_rec_infer.tar --no-check-certificate
        cd ./inference && tar xf ${eval_model_name}.tar && tar xf rec_inference.tar && cd ../
    fi
-elif [ ${MODE} = "klquant_infer" ];then
+
+    elif [ ${model_name} = "PPOCRv2_ocr_det" ]; then
+        eval_model_name="ch_PP-OCRv2_det_infer"
+        wget -nc -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/test/ch_det_data_50.tar --no-check-certificate
+        wget -nc -P ./inference/ https://paddleocr.bj.bcebos.com/PP-OCRv2/chinese/ch_PP-OCRv2_det_infer.tar --no-check-certificate
+        cd ./inference && tar xf ${eval_model_name}.tar && tar xf ch_det_data_50.tar && cd ../
+    fi
+
+if [ ${MODE} = "klquant_whole_infer" ]; then
    if [ ${model_name} = "ocr_det" ]; then
-        wget -nc  -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_mobile_v2.0_det_infer.tar
-        wget -nc -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/test/ch_det_data_50.tar
-        cd ./inference && tar xf ch_ppocr_mobile_v2.0_det_infer.tar && tar xf ch_det_data_50.tar && cd ../
+        wget -nc  -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_mobile_v2.0_det_infer.tar --no-check-certificate
+        wget -nc -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/test/ch_det_data_50.tar  --no-check-certificate
+        cd ./inference && tar xf ch_ppocr_mobile_v2.0_det_infer.tar && tar xf ch_det_data_50.tar && cd ../
    fi
-elif [ ${MODE} = "cpp_infer" ];then
+    if [ ${model_name} = "PPOCRv2_ocr_det" ]; then
+        eval_model_name="ch_PP-OCRv2_det_infer"
+        wget -nc -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/test/ch_det_data_50.tar  --no-check-certificate
+        wget -nc -P ./inference/ https://paddleocr.bj.bcebos.com/PP-OCRv2/chinese/ch_PP-OCRv2_det_infer.tar  --no-check-certificate
+        cd ./inference && tar xf ${eval_model_name}.tar && tar xf ch_det_data_50.tar && cd ../
+    fi
+fi
+
+if [ ${MODE} = "cpp_infer" ];then
    if [ ${model_name} = "ocr_det" ]; then
-        wget -nc -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/test/ch_det_data_50.tar
-        wget -nc  -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_mobile_v2.0_det_infer.tar
+        wget -nc -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/test/ch_det_data_50.tar  --no-check-certificate
+        wget -nc  -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_mobile_v2.0_det_infer.tar  --no-check-certificate
        cd ./inference && tar xf ch_ppocr_mobile_v2.0_det_infer.tar && tar xf ch_det_data_50.tar && cd ../
    elif [ ${model_name} = "ocr_rec" ]; then
-        wget -nc -P ./inference/ https://paddleocr.bj.bcebos.com/dygraph_v2.0/test/rec_inference.tar
-        wget -nc  -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_mobile_v2.0_rec_infer.tar
+        wget -nc -P ./inference/ https://paddleocr.bj.bcebos.com/dygraph_v2.0/test/rec_inference.tar  --no-check-certificate
+        wget -nc  -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_mobile_v2.0_rec_infer.tar  --no-check-certificate
        cd ./inference && tar xf ch_ppocr_mobile_v2.0_rec_infer.tar && tar xf rec_inference.tar && cd ../
    elif  [ ${model_name} = "ocr_system" ]; then
-        wget -nc  -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_mobile_v2.0_det_infer.tar
-        wget -nc -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/test/ch_det_data_50.tar
-        wget -nc  -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_mobile_v2.0_rec_infer.tar
+        wget -nc  -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_mobile_v2.0_det_infer.tar  --no-check-certificate
+        wget -nc -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/test/ch_det_data_50.tar  --no-check-certificate
+        wget -nc  -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_mobile_v2.0_rec_infer.tar  --no-check-certificate
        cd ./inference && tar xf ch_ppocr_mobile_v2.0_det_infer.tar && tar xf ch_ppocr_mobile_v2.0_rec_infer.tar && tar xf ch_det_data_50.tar && cd ../
    fi
 fi
@@ -136,3 +152,20 @@ if [ ${MODE} = "serving_infer" ];then
    wget -nc  -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_server_v2.0_rec_infer.tar
    cd ./inference && tar xf ch_ppocr_mobile_v2.0_det_infer.tar && tar xf ch_ppocr_mobile_v2.0_rec_infer.tar && tar xf ch_ppocr_server_v2.0_rec_infer.tar && tar xf ch_ppocr_server_v2.0_det_infer.tar && cd ../
 fi
+
+if [ ${MODE} = "paddle2onnx_infer" ];then
+    # prepare serving env
+    python_name=$(func_parser_value "${lines[2]}")
+    ${python_name} -m pip install install paddle2onnx
+    ${python_name} -m pip install onnxruntime==1.4.0
+    # wget model
+    wget -nc  -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_mobile_v2.0_det_infer.tar
+    wget -nc  -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_mobile_v2.0_rec_infer.tar
+    wget -nc  -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_server_v2.0_det_infer.tar
+    wget -nc  -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/ch_ppocr_server_v2.0_rec_infer.tar
+    # wget data
+    wget -nc -P ./inference https://paddleocr.bj.bcebos.com/dygraph_v2.0/test/ch_det_data_50.tar
+    wget -nc -P ./inference/ https://paddleocr.bj.bcebos.com/dygraph_v2.0/test/rec_inference.tar
+    cd ./inference && tar xf ch_ppocr_mobile_v2.0_det_infer.tar && tar xf ch_ppocr_mobile_v2.0_rec_infer.tar && tar xf ch_ppocr_server_v2.0_rec_infer.tar && tar xf ch_ppocr_server_v2.0_det_infer.tar && tar xf ch_det_data_50.tar && tar xf rec_inference.tar && cd ../
+
+fi
--- a/test_tipc/prepare_lite_cpp.sh
+++ b/test_tipc/prepare_lite_cpp.sh
+#!/bin/bash
+source ./test_tipc/common_func.sh
+FILENAME=$1
+dataline=$(cat ${FILENAME})
+# parser params
+IFS=$'\n'
+lines=(${dataline})
+IFS=$'\n'
+
+inference_cmd=$(func_parser_value "${lines[1]}")
+DEVICE=$(func_parser_value "${lines[2]}")
+det_lite_model_list=$(func_parser_value "${lines[3]}")
+rec_lite_model_list=$(func_parser_value "${lines[4]}")
+cls_lite_model_list=$(func_parser_value "${lines[5]}")
+
+if [[ $inference_cmd =~ "det" ]];then
+    lite_model_list=${det_lite_model_list}
+elif [[ $inference_cmd =~ "rec" ]];then
+    lite_model_list=(${rec_lite_model_list[*]} ${cls_lite_model_list[*]})
+elif [[ $inference_cmd =~ "system" ]];then
+    lite_model_list=(${det_lite_model_list[*]} ${rec_lite_model_list[*]} ${cls_lite_model_list[*]})
+else
+    echo "inference_cmd is wrong, please check."
+    exit 1
+fi
+
+if [ ${DEVICE} = "ARM_CPU" ];then
+    valid_targets="arm"
+    paddlelite_url="https://github.com/PaddlePaddle/Paddle-Lite/releases/download/v2.10-rc/inference_lite_lib.android.armv8.gcc.c++_shared.with_extra.with_cv.tar.gz"
+    end_index="66"
+elif [ ${DEVICE} = "ARM_GPU_OPENCL" ];then
+    valid_targets="opencl"
+    paddlelite_url="https://github.com/PaddlePaddle/Paddle-Lite/releases/download/v2.10-rc/inference_lite_lib.armv8.clang.with_exception.with_extra.with_cv.opencl.tar.gz"
+    end_index="71"
+else
+    echo "DEVICE only suport ARM_CPU, ARM_GPU_OPENCL."
+    exit 2
+fi
+
+# prepare lite .nb model
+pip install paddlelite==2.10-rc
+current_dir=${PWD}
+IFS="|"
+model_path=./inference_models
+
+for model in ${lite_model_list[*]}; do
+    if [[ $model =~ "PP-OCRv2" ]];then
+        inference_model_url=https://paddleocr.bj.bcebos.com/PP-OCRv2/chinese/${model}.tar
+    elif [[ $model =~ "v2.0" ]];then
+        inference_model_url=https://paddleocr.bj.bcebos.com/dygraph_v2.0/ch/${model}.tar
+    else
+        echo "Model is wrong, please check."
+        exit 3
+    fi
+    inference_model=${inference_model_url##*/}
+    wget -nc  -P ${model_path} ${inference_model_url}
+    cd ${model_path} && tar -xf ${inference_model} && cd ../
+    model_dir=${model_path}/${inference_model%.*}
+    model_file=${model_dir}/inference.pdmodel
+    param_file=${model_dir}/inference.pdiparams
+    paddle_lite_opt --model_dir=${model_dir} --model_file=${model_file} --param_file=${param_file} --valid_targets=${valid_targets} --optimize_out=${model_dir}_opt
+done
+
+# prepare test data
+data_url=https://paddleocr.bj.bcebos.com/dygraph_v2.0/test/icdar2015_lite.tar
+model_path=./inference_models
+inference_model=${inference_model_url##*/}
+data_file=${data_url##*/}
+wget -nc  -P ./inference_models ${inference_model_url}
+wget -nc  -P ./test_data ${data_url}
+cd ./inference_models && tar -xf ${inference_model} && cd ../
+cd ./test_data && tar -xf ${data_file} && rm ${data_file} && cd ../
+
+# prepare lite env
+paddlelite_zipfile=$(echo $paddlelite_url | awk -F "/" '{print $NF}')
+paddlelite_file=${paddlelite_zipfile:0:${end_index}}
+wget ${paddlelite_url} && tar -xf ${paddlelite_zipfile}
+mkdir -p  ${paddlelite_file}/demo/cxx/ocr/test_lite
+cp -r ${model_path}/*_opt.nb test_data ${paddlelite_file}/demo/cxx/ocr/test_lite
+cp ppocr/utils/ppocr_keys_v1.txt deploy/lite/config.txt ${paddlelite_file}/demo/cxx/ocr/test_lite
+cp -r ./deploy/lite/* ${paddlelite_file}/demo/cxx/ocr/
+cp ${paddlelite_file}/cxx/lib/libpaddle_light_api_shared.so ${paddlelite_file}/demo/cxx/ocr/test_lite
+cp ${FILENAME} test_tipc/test_lite_arm_cpp.sh test_tipc/common_func.sh ${paddlelite_file}/demo/cxx/ocr/test_lite
+cd ${paddlelite_file}/demo/cxx/ocr/
+git clone https://github.com/cuicheng01/AutoLog.git
+
+# make
+make -j
+sleep 1
+make -j
+cp ocr_db_crnn test_lite && cp test_lite/libpaddle_light_api_shared.so test_lite/libc++_shared.so
+tar -cf test_lite.tar ./test_lite && cp test_lite.tar ${current_dir} && cd ${current_dir}
+rm -rf ${paddlelite_file}* && rm -rf ${model_path}
--- a/PTDN/readme.md
+++ b/PTDN/readme.md

-# 推理部署导航
+# 飞桨训推一体认证（TIPC）

 ## 1. 简介

-飞桨除了基本的模型训练和预测，还提供了支持多端多平台的高性能推理部署工具。本文档提供了PaddleOCR中所有模型的推理部署导航PTDN（Paddle Train Deploy Navigation），方便用户查阅每种模型的推理部署打通情况，并可以进行一键测试。
+飞桨除了基本的模型训练和预测，还提供了支持多端多平台的高性能推理部署工具。本文档提供了PaddleOCR中所有模型的飞桨训推一体认证 (Training and Inference Pipeline Certification(TIPC)) 信息和测试工具，方便用户查阅每种模型的训练推理部署打通情况，并可以进行一键测试。

 <div align="center">
    <img src="docs/guide.png" width="1000">
@@ -23,14 +23,17 @@

 | 算法论文 | 模型名称 | 模型类型 | 基础<br>训练预测 | 更多<br>训练方式 | 模型压缩 |  其他预测部署  |
 | :--- | :--- |  :----:  | :--------: |  :----  |   :----  |   :----  |
-| DB     |ch_ppocr_mobile_v2.0_det | 检测  | 支持 | 多机多卡 <br> 混合精度 | FPGM裁剪 <br> 离线量化| Paddle Inference: C++ <br> Paddle Serving: Python, C++ <br> Paddle-Lite: <br> (1) ARM CPU(C++) |
-| DB     |ch_ppocr_server_v2.0_det | 检测  | 支持 | 多机多卡 <br> 混合精度 | FPGM裁剪 <br> 离线量化| Paddle Inference: C++ <br> Paddle Serving: Python, C++ <br> Paddle-Lite: <br> (1) ARM CPU(C++) |
+| DB     |ch_ppocr_mobile_v2.0_det | 检测  | 支持 | 多机多卡 <br> 混合精度 | - | Paddle Inference: C++ <br> Paddle Serving: Python, C++ <br> Paddle-Lite: <br> (1) ARM CPU(C++) |
+| DB     |ch_ppocr_mobile_v2.0_det_FPGM | 检测  | 支持 | 多机多卡 <br> 混合精度 | FPGM裁剪 | Paddle Inference: C++ <br> Paddle Serving: Python, C++ <br> Paddle-Lite: <br> (1) ARM CPU(C++) |
+| DB     |ch_ppocr_mobile_v2.0_det_PACT | 检测  | 支持 | 多机多卡 <br> 混合精度 | PACT量化 | Paddle Inference: C++ <br> Paddle Serving: Python, C++ <br> Paddle-Lite: <br> (1) ARM CPU(C++) |
+| DB     |ch_ppocr_mobile_v2.0_det_KL | 检测  | 支持 | 多机多卡 <br> 混合精度 | 离线量化| Paddle Inference: C++ <br> Paddle Serving: Python, C++ <br> Paddle-Lite: <br> (1) ARM CPU(C++) |
+| DB     |ch_ppocr_server_v2.0_det | 检测  | 支持 | 多机多卡 <br> 混合精度 | - | Paddle Inference: C++ <br> Paddle Serving: Python, C++ |
 | DB     |ch_PP-OCRv2_det          | 检测  |
-| CRNN   |ch_ppocr_mobile_v2.0_rec | 识别  | 支持 | 多机多卡 <br> 混合精度 | PACT量化 <br> 离线量化| Paddle Inference: C++ <br> Paddle Serving: Python, C++ <br> Paddle-Lite: <br> (1) ARM CPU(C++) |
-| CRNN   |ch_ppocr_server_v2.0_rec | 识别  | 支持 | 多机多卡 <br> 混合精度 | PACT量化 <br> 离线量化| Paddle Inference: C++ <br> Paddle Serving: Python, C++ <br> Paddle-Lite: <br> (1) ARM CPU(C++) |
+| CRNN   |ch_ppocr_mobile_v2.0_rec | 识别  | 支持 | 多机多卡 <br> 混合精度 | - | Paddle Inference: C++ <br> Paddle Serving: Python, C++ <br> Paddle-Lite: <br> (1) ARM CPU(C++) |
+| CRNN   |ch_ppocr_server_v2.0_rec | 识别  | 支持 | 多机多卡 <br> 混合精度 | - | Paddle Inference: C++ <br> Paddle Serving: Python, C++ |
 | CRNN   |ch_PP-OCRv2_rec          | 识别  |
 | PP-OCR |ch_ppocr_mobile_v2.0 | 检测+识别  | 支持 | 多机多卡 <br> 混合精度 | - | Paddle Inference: C++ <br> Paddle Serving: Python, C++ <br> Paddle-Lite: <br> (1) ARM CPU(C++) |
-| PP-OCR |ch_ppocr_server_v2.0 | 检测+识别  | 支持 | 多机多卡 <br> 混合精度 | - | Paddle Inference: C++ <br> Paddle Serving: Python, C++ <br> Paddle-Lite: <br> (1) ARM CPU(C++) |
+| PP-OCR |ch_ppocr_server_v2.0 | 检测+识别  | 支持 | 多机多卡 <br> 混合精度 | - | Paddle Inference: C++ <br> Paddle Serving: Python, C++ |
 |PP-OCRv2|ch_PP-OCRv2 | 检测+识别  |
 | DB     |det_mv3_db_v2.0                | 检测  |
 | DB     |det_r50_vd_db_v2.0             | 检测  |
@@ -54,39 +57,43 @@



-## 3. 一键测试工具使用
+## 3. 测试工具简介
 ### 目录介绍

 ```shell
-PTDN/
+test_tipc/
 ├── configs/  # 配置文件目录
-	├── det_mv3_db.yml               # 测试mobile版ppocr检测模型训练的yml文件
-	├── det_r50_vd_db.yml            # 测试server版ppocr检测模型训练的yml文件
-	├── rec_icdar15_r34_train.yml    # 测试server版ppocr识别模型训练的yml文件
-	├── ppocr_sys_mobile_params.txt     # 测试mobile版ppocr检测+识别模型串联的参数配置文件
-	├── ppocr_det_mobile_params.txt     # 测试mobile版ppocr检测模型的参数配置文件
-	├── ppocr_rec_mobile_params.txt     # 测试mobile版ppocr识别模型的参数配置文件
-	├── ppocr_sys_server_params.txt     # 测试server版ppocr检测+识别模型串联的参数配置文件
-	├── ppocr_det_server_params.txt     # 测试server版ppocr检测模型的参数配置文件
-	├── ppocr_rec_server_params.txt     # 测试server版ppocr识别模型的参数配置文件
-	├── ...
+    ├── ch_ppocr_mobile_v2.0_det    # ch_ppocr_mobile_v2.0_det模型的测试配置文件目录
+        ├── train_infer_python.txt      # 测试Linux上python训练预测（基础训练预测）的配置文件
+        ├── model_linux_gpu_normal_normal_infer_cpp_linux_gpu_cpu.txt     # 测试Linux上c++预测的配置文件
+        ├── model_linux_gpu_normal_normal_infer_python_jetson.txt         # 测试Jetson上python预测的配置文件
+        ├── train_linux_gpu_fleet_amp_infer_python_linux_gpu_cpu.txt      # 测试Linux上多机多卡、混合精度训练和python预测的配置文件
+        ├── ...
+    ├── ch_ppocr_server_v2.0_det               # ch_ppocr_server_v2.0_det模型的测试配置文件目录
+        ├── ...
+    ├── ch_ppocr_mobile_v2.0_rec               # ch_ppocr_mobile_v2.0_rec模型的测试配置文件目录
+        ├── ...
+    ├── ch_ppocr_server_v2.0_det               # ch_ppocr_server_v2.0_det模型的测试配置文件目录
+        ├── ...
+    ├── ...
 ├── results/   # 预先保存的预测结果，用于和实际预测结果进行精读比对
-	├── python_ppocr_det_mobile_results_fp32.txt           # 预存的mobile版ppocr检测模型python预测fp32精度的结果
-	├── python_ppocr_det_mobile_results_fp16.txt           # 预存的mobile版ppocr检测模型python预测fp16精度的结果
-	├── cpp_ppocr_det_mobile_results_fp32.txt       # 预存的mobile版ppocr检测模型c++预测的fp32精度的结果
-	├── cpp_ppocr_det_mobile_results_fp16.txt       # 预存的mobile版ppocr检测模型c++预测的fp16精度的结果
-	├── ...
+    ├── python_ppocr_det_mobile_results_fp32.txt           # 预存的mobile版ppocr检测模型python预测fp32精度的结果
+    ├── python_ppocr_det_mobile_results_fp16.txt           # 预存的mobile版ppocr检测模型python预测fp16精度的结果
+    ├── cpp_ppocr_det_mobile_results_fp32.txt       # 预存的mobile版ppocr检测模型c++预测的fp32精度的结果
+    ├── cpp_ppocr_det_mobile_results_fp16.txt       # 预存的mobile版ppocr检测模型c++预测的fp16精度的结果
+    ├── ...
 ├── prepare.sh                        # 完成test_*.sh运行所需要的数据和模型下载
 ├── test_train_inference_python.sh    # 测试python训练预测的主程序
 ├── test_inference_cpp.sh             # 测试c++预测的主程序
 ├── test_serving.sh                   # 测试serving部署预测的主程序
-├── test_lite.sh                      # 测试lite部署预测的主程序
+├── test_lite_arm_cpu_cpp.sh          # 测试lite在arm_cpu上部署的C++预测的主程序
 ├── compare_results.py                # 用于对比log中的预测结果与results中的预存结果精度误差是否在限定范围内
 └── readme.md                         # 使用文档
 ```

-### 测试流程
-使用本工具，可以测试不同功能的支持情况，以及预测结果是否对齐，测试流程如下：
+### 测试流程概述
+
+使用本工具，可以测试不同功能的支持情况，以及预测结果是否对齐，测试流程概括如下：
 <div align="center">
    <img src="docs/test.png" width="800">
 </div>
@@ -95,16 +102,43 @@ PTDN/
 2. 运行要测试的功能对应的测试脚本`test_*.sh`，产出log，由log可以看到不同配置是否运行成功；
 3. 用`compare_results.py`对比log中的预测结果和预存在results目录下的结果，判断预测精度是否符合预期（在误差范围内）。

-其中，有4个测试主程序，功能如下：
- `test_train_inference_python.sh`：测试基于Python的模型训练、评估、推理等基本功能，包括裁剪、量化、蒸馏。
- `test_inference_cpp.sh`：测试基于C++的模型推理。
- `test_serving.sh`：测试基于Paddle Serving的服务化部署功能。
- `test_lite.sh`：测试基于Paddle-Lite的端侧预测部署功能。
+测试单项功能仅需两行命令，**如需测试不同模型/功能，替换配置文件即可**，命令格式如下：
+```shell
+# 功能：准备数据
+# 格式：bash + 运行脚本 + 参数1: 配置文件选择 + 参数2: 模式选择
+bash test_tipc/prepare.sh  configs/[model_name]/[params_file_name]  [Mode]
+
+# 功能：运行测试
+# 格式：bash + 运行脚本 + 参数1: 配置文件选择 + 参数2: 模式选择
+bash test_tipc/test_train_inference_python.sh configs/[model_name]/[params_file_name]  [Mode]
+```
+
+例如，测试基本训练预测功能的`lite_train_lite_infer`模式，运行：
+```shell
+# 准备数据
+bash test_tipc/prepare.sh ./test_tipc/configs/ch_ppocr_mobile_v2.0_det/train_infer_python.txt 'lite_train_lite_infer'
+# 运行测试
+bash test_tipc/test_train_inference_python.sh ./test_tipc/configs/ch_ppocr_mobile_v2.0_det/train_infer_python.txt 'lite_train_lite_infer'
+```
+关于本示例命令的更多信息可查看[基础训练预测使用文档](https://github.com/PaddlePaddle/PaddleOCR/blob/dygraph/test_tipc/docs/test_train_inference_python.md#22-%E5%8A%9F%E8%83%BD%E6%B5%8B%E8%AF%95)。
+
+### 配置文件命名规范
+在`configs`目录下，**按模型名称划分为子目录**，子目录中存放所有该模型测试需要用到的配置文件，配置文件的命名遵循如下规范：
+
+1. 基础训练预测配置简单命名为：`train_infer_python.txt`，表示**Linux环境下单机、不使用混合精度训练+python预测**，其完整命名对应`train_linux_gpu_normal_normal_infer_python_linux_gpu_cpu.txt`，由于本配置文件使用频率较高，这里进行了名称简化。
+
+2. 其他带训练配置命名格式为：`train_训练硬件环境(linux_gpu/linux_dcu/…)_是否多机(fleet/normal)_是否混合精度(amp/normal)_预测模式(infer/lite/serving/js)_语言(cpp/python/java)_预测硬件环境(linux_gpu/mac/jetson/opencl_arm_gpu/...).txt`。如，linux gpu下多机多卡+混合精度链条测试对应配置 `train_linux_gpu_fleet_amp_infer_python_linux_gpu_cpu.txt`，linux dcu下基础训练预测对应配置 `train_linux_dcu_normal_normal_infer_python_linux_dcu.txt`。
+
+3. 仅预测的配置（如serving、lite等）命名格式：`model_训练硬件环境(linux_gpu/linux_dcu/…)_是否多机(fleet/normal)_是否混合精度(amp/normal)_(infer/lite/serving/js)_语言(cpp/python/java)_预测硬件环境(linux_gpu/mac/jetson/opencl_arm_gpu/...).txt`，即，与2相比，仅第一个字段从train换为model，测试时模型直接下载获取，这里的“训练硬件环境”表示所测试的模型是在哪种环境下训练得到的。
+
+**根据上述命名规范，可以直接从子目录名称和配置文件名找到需要测试的场景和功能对应的配置文件。**
+

 <a name="more"></a>
-#### 更多教程
+## 4. 开始测试
 各功能测试中涉及混合精度、裁剪、量化等训练相关，及mkldnn、Tensorrt等多种预测相关参数配置，请点击下方相应链接了解更多细节和使用教程：
-[test_train_inference_python 使用](docs/test_train_inference_python.md)
-[test_inference_cpp 使用](docs/test_inference_cpp.md)
-[test_serving 使用](docs/test_serving.md)
-[test_lite 使用](docs/test_lite.md)
+- [test_train_inference_python 使用](docs/test_train_inference_python.md) ：测试基于Python的模型训练、评估、推理等基本功能，包括裁剪、量化、蒸馏。
+- [test_inference_cpp 使用](docs/test_inference_cpp.md)：测试基于C++的模型推理。
+- [test_serving 使用](docs/test_serving.md)：测试基于Paddle Serving的服务化部署功能。
+- [test_lite_arm_cpu_cpp 使用](docs/test_lite_arm_cpu_cpp.md)：测试基于Paddle-Lite的ARM CPU端c++预测部署功能。
+- [test_paddle2onnx 使用](docs/test_paddle2onnx.md)：测试Paddle2ONNX的模型转化功能，并验证正确性。
