# YOLOV5检测器

YOLOV5模型是目前工业界使用较多的算法，官方提供了多个不同版本的预训练模型，本份文档主要介绍了如何基于migraphx构建YOLOV5推理，包括：静态推理、动态shape推理，该示例推理流程对YOLOV5其他版本的模型同样适用。

## 模型简介

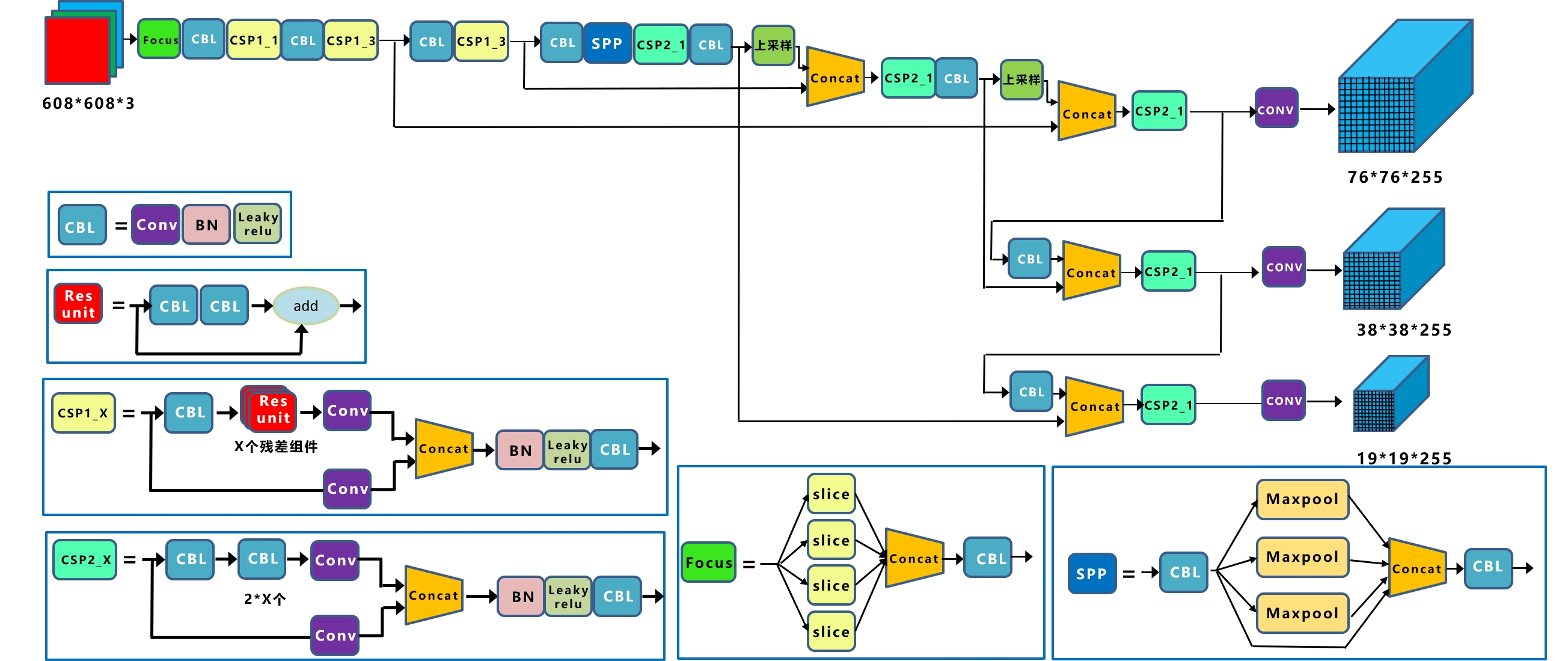

YOLOV5是一种单阶段目标检测算法，该算法在YOLOV4的基础上添加了一些新的改进思路，使其速度与精度都得到了极大的性能提升。具体包括：输入端的Mosaic数据增强、自适应锚框计算、自适应图片缩放操作；主干网络的Focus结构与CSP结构；Neck端的FPN+PAN结构；输出端的损失函数GIOU_Loss以及预测框筛选的DIOU_nms。网络结构如图所示。

<img src=./YOLOV5_01.jpg style="zoom:100%;" align=middle>

## 检测器参数设置

samples工程中的Resource/Configuration.xml文件的DetectorYOLOV5节点表示YOLOV5检测器的参数，相关参数主要依据官方推理示例进行设置。各个参数含义如下：

- ModelPathDynamic：yolov5动态模型存放路径
- ModelPathStatic：yolov5静态模型存放路径
- ClassNameFile：coco数据集类别文件存放路径
- UseFP16：是否使用FP16推理模式
- NumberOfClasses：检测类别数量
- ConfidenceThreshold：置信度阈值，用于判断anchor内的物体是否为正样本
- NMSThreshold：非极大值抑制阈值，用于消除重复框
- ObjectThreshold：用于判断anchor内部是否有物体

```
<ModelPathDynamic>"../Resource/Models/yolov5s_Nx3xNxN.onnx"</ModelPathDynamic>
<ModelPathStatic>"../Resource/Models/yolov5s.onnx"</ModelPathStatic>
<ClassNameFile>"../Resource/Models/coco.names"</ClassNameFile>
<UseFP16>0</UseFP16><!--是否使用FP16-->
<NumberOfClasses>80</NumberOfClasses><!--类别数(不包括背景类)，COCO:80,VOC:20-->
<ConfidenceThreshold>0.25</ConfidenceThreshold>
<NMSThreshold>0.5</NMSThreshold>
<ObjectThreshold>0.5</ObjectThreshold>
```

## 模型初始化

模型初始化首先通过parse_onnx()函数加载YOLOV5的onnx模型。

- 静态推理：调用parse_onnx函数对静态模型进行解析

```
ErrorCode DetectorYOLOV5::Initialize(InitializationParameterOfDetector initializationParameterOfDetector, bool dynamic)
{
    ...

        // 加载模型
        net = migraphx::parse_onnx(modelPath);
        LOG_INFO(stdout,"succeed to load model: %s\n",GetFileName(modelPath).c_str());
    ...

}
```

- 动态shape推理：需要设置模型输入的最大shape，本示例设为{1,3,800,800}

```
ErrorCode DetectorYOLOV5::Initialize(InitializationParameterOfDetector initializationParameterOfDetector, bool dynamic)
{
	...

        migraphx::onnx_options onnx_options;
        onnx_options.map_input_dims["images"]={1,3,800,800};//
        net = migraphx::parse_onnx(modelPath, onnx_options);

    ...
}
```

## 预处理

在将数据输入到模型之前，需要对图像做如下预处理操作：

- 转换数据排布为NCHW

- 归一化[0.0, 1.0]

- 输入数据的尺寸变换：静态推理将输入大小固定为relInputShape=[1,3,608,608]，动态推理对输入图像尺寸变换为设定的动态尺寸。

```
ErrorCode DetectorYOLOV5::Detect(const cv::Mat &srcImage, std::vector<std::size_t> &relInputShape, std::vector<ResultOfDetection> &resultsOfDetection, bool dynamic)
{
  ...

   // 数据预处理并转换为NCHW格式
    inputSize = cv::Size(relInputShape[3], relInputShape[2]);
    cv::Mat inputBlob;
    cv::dnn::blobFromImage(srcImage,
                    inputBlob,
                    1 / 255.0,
                    inputSize,
                    cv::Scalar(0, 0, 0),
                    true,
                    false);

   ...
}
```

## 推理

完成图像预处理以及YOLOV5目标检测相关参数设置之后开始执行推理，利用migraphx推理计算得到YOLOV5模型的输出。其中静态推理输入数据inputData的shape大小为模型的固定输入尺寸，动态推理则为实际输入的尺寸。

```
ErrorCode DetectorYOLOV5::Detect(const cv::Mat &srcImage, std::vector<std::size_t> &relInputShape, std::vector<ResultOfDetection> &resultsOfDetection, bool dynamic)
{
	...

	// 创建输入数据
    migraphx::parameter_map inputData;
    if(dynamic)
    {
        inputData[inputName]= migraphx::argument{migraphx::shape(inputShape.type(), relInputShape), (float*)inputBlob.data};
    }
    else
    {
        inputData[inputName]= migraphx::argument{inputShape, (float*)inputBlob.data};
    }


    // 推理
    std::vector<migraphx::argument> inferenceResults = net.eval(inputData);

    ...

}
```

YOLOV5的MIGraphX推理结果inferenceResults是一个std::vector< migraphx::argument >类型，YOLOV5的onnx模型包含一个输出，所以result等于inferenceResults[0]，result包含三个维度：outputShape.lens()[0]=1表示batch信息，outputShape.lens()[1]=22743表示生成anchor数量，outputShape.lens()[2]=85表示对每个anchor的预测信息。同时可将85拆分为4+1+80，前4个参数用于判断每一个特征点的回归参数，回归参数调整后可以获得预测框，第5个参数用于判断每一个特征点是否包含物体，最后80个参数用于判断每一个特征点所包含的物体种类。获取上述信息之后进行anchors筛选，筛选过程分为两个步骤：

- 第一步根据objectThreshold阈值进行筛选，大于该阈值则判断当前anchor内包含物体，小于该阈值则判断无物体
- 第二步根据confidenceThreshold阈值进行筛选，当满足第一步阈值anchor的最大置信度得分maxClassScore大于该阈值，则进一步获取当前anchor的坐标信息和预测物体类别信息，小于该阈值则不做处理。

```
ErrorCode DetectorYOLOV5::Detect(const cv::Mat &srcImage, std::vector<std::size_t> &relInputShape, std::vector<ResultOfDetection> &resultsOfDetection, bool dynamic)
{

	...
	//获取先验框的个数
    int numProposal = outs[0].size[1];
    int numOut = outs[0].size[2];
    //变换输出的维度
    outs[0] = outs[0].reshape(0, numProposal);

    //生成先验框
    std::vector<float> confidences;
    std::vector<cv::Rect> boxes;
    std::vector<int> classIds;
    float ratioh = (float)srcImage.rows / inputSize.height, ratiow = (float)srcImage.cols / inputSize.width;

    //计算cx,cy,w,h,box_sore,class_sore
    int n = 0, rowInd = 0;
    float* pdata = (float*)outs[0].data;
    for (n = 0; n < numProposal; n++)
    {
        float boxScores = pdata[4];
        if (boxScores > yolov5Parameter.objectThreshold)
        {
            cv::Mat scores = outs[0].row(rowInd).colRange(5, numOut);
            cv::Point classIdPoint;
            double maxClassScore;
            cv::minMaxLoc(scores, 0, &maxClassScore, 0, &classIdPoint);
            maxClassScore *= boxScores;
            if (maxClassScore > yolov5Parameter.confidenceThreshold)
            {
                const int classIdx = classIdPoint.x;
                float cx = pdata[0] * ratiow;
                float cy = pdata[1] * ratioh;
                float w = pdata[2] * ratiow;
                float h = pdata[3] * ratioh;

                int left = int(cx - 0.5 * w);
                int top = int(cy - 0.5 * h);

                confidences.push_back((float)maxClassScore);
                boxes.push_back(cv::Rect(left, top, (int)(w), (int)(h)));
                classIds.push_back(classIdx);
            }
        }
        rowInd++;
        pdata += numOut;
    }

	...
}
```

为了消除重叠锚框，输出最终的YOLOV5目标检测结果，执行非极大值抑制对筛选之后的anchor进行处理，最后保存检测结果到resultsOfDetection中。

```
ErrorCode DetectorYOLOV5::Detect(const cv::Mat &srcImage, std::vector<std::size_t> &relInputShape, std::vector<ResultOfDetection> &resultsOfDetection, bool dynamic)
{

	...

    // 执行non maximum suppression消除冗余重叠boxes
    std::vector<int> indices;
    cv::dnn::NMSBoxes(boxes, confidences, yolov5Parameter.confidenceThreshold, yolov5Parameter.nmsThreshold, indices);
    for (size_t i = 0; i < indices.size(); ++i)
    {
        int idx = indices[i];
        int classID=classIds[idx];
        string className=classNames[classID];
        float confidence=confidences[idx];
        cv::Rect box = boxes[idx];

        //保存每个最终预测anchor的坐标值、置信度分数、类别ID
        ResultOfDetection result;
        result.boundingBox=box;
        result.confidence=confidence;// confidence
        result.classID=classID; // label
        result.className=className;
        resultsOfDetection.push_back(result);
    }

    ...
}
```
